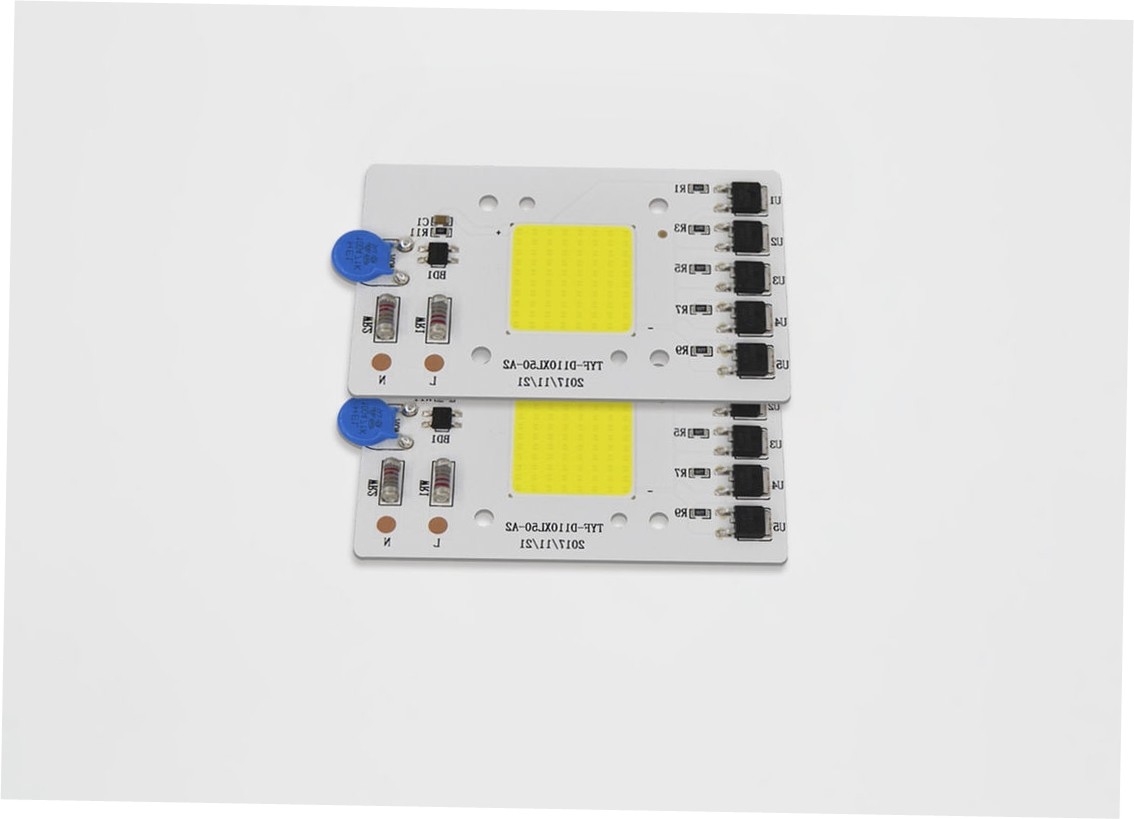

COB Driverless AC LED Module 52*84mm Dim 3000K Untuk High Bay Light

AC COB LED 20W 30W 50W 110V 220V 230V 3000K 5000K 6000K Driverless led cob chip untuk high bay light umur panjang

• Terhubung Langsung ke Tegangan Saluran AC
• Efisiensi & Faktor Daya Tinggi
• Waktu hidup yang panjang
• BOM sederhana
• Sesuai Rosh
• Regulasi Tegangan Saluran
• Perakitan mudah
• Produk Bebas Timbal

1) kode produk: C=Modul Klien D=Modul Mandiri

2) Kode Klien & Kode Modul: jika ①=C lalu 4 digit untuk kode klien yang lain untuk kode modul mandiri

3) Kode IC: satu karakter untuk IC

4) Kode Daya:

5) Kode Tegangan:11=110V,12=120V,22=220V,23=230V

6) Kode CCT

Tempat Sampah Kromatisitas

TYF mematuhi standar ANSI C78.377A untuk struktur nampan kromatisitasnya.Untuk setiap segi empat ANSI untuk rentang CCT 2700K hingga 6500K, TYF menyediakan 5 Bins dan 3 Bins.

Gambar 4-1-1 Chromaticity Bin

Tabel 4-1-2 Tempat Sampah 5 langkah

Tabel 4--1-3 Tempat Sampah 3 Langkah

Kurva Listrik & Optik Khas

Gambar 4-2-1 Daya Relatif vs Tegangan, T_sebuah =25℃

Gambar 4-2-2 Fluks Bercahaya Relatif vs. Tegangan, T_sebuah =25℃

Gambar 4-2-3 Pola Radiant, T_sebuah =25℃

Catatan:

1) Tegangan Operasi tidak menunjukkan tegangan maksimum yang digunakan pelanggan tetapi berarti tegangan yang dapat ditoleransi sesuai dengan tingkat variasi tegangan masing-masing negara.Disarankan bahwa suhu bantalan solder harus di bawah 85 .

2) Tempat sampah warna ditentukan pada operasi sementara.

3) Toleransi pengukuran pada tester kami adalah v+/-10% dan Ra+/-2.

4) Toleransi ±5% pada disipasi daya.

5) v adalah total keluaran fluks bercahaya yang diukur dengan bola terintegrasi.

6) Kapasitas Lonjakan sesuai dengan IEC61000-4-5.

7) Parameter Varian Modul silakan lihat tabel2-2.

Catatan:

1) Semua dimensi dalam milimeter. (Toleransi: ± 0.2mm)

2) Skala: Tidak ada

Catatan:

1) Pilihan TYF.Modul DOB Direkomendasikan untuk menjaga suhu sambungan di bawah spesifikasi suhu sambungan maksimum. (Tabel 2-4).

Suhu timah LED dan suhu casing atas IC diukur dengan termokopel.Suhu penyalaan LED dan IC dapat dihitung dengan menggunakan rumus sebagai berikut.

Ts_max=Tj_max-Rθj-s * Pd

Misalnya:

Jika suhu timah LED dan suhu casing atas IC adalah 90℃ maka suhu sambungan LED

Tj=Ts_max+Rθj-s*Pd=90℃ + 12 /W* 1 W = 102

dan suhu sambungan IC

Tj=Ts_max+Rθj-s*Pd=90 + 15℃/W*2 W= 120

Resin Silikon Penyerahan DOB (AC-COB)

Pilihan TYF.Produk modul LED, dikemas dalam Baki plastik, sesuai dengan ukuran yang berbeda, XX PC setiap Baki plastik, seperti yang ditunjukkan berikut ini.produk tanpa kotak plastik dikemas dalam tas gelembung, untuk mencegah tekanan luar, pilih tas gelembung yang berbeda, sesuai dengan ukuran produk di setiap paket produk XX, produk yang dikemas akan disimpan dalam bentuk karton dan disegel, seperti yang ditunjukkan pada pengikut.

1)Tumpukan dan rekaman baki, modul LED XX

nampan dan tambahan 1 nampan dummy masing-masing dari

kotak.Tambahkan silika gel (masing-masing 1) di atas nampan

3) Penyegelan kemasan
