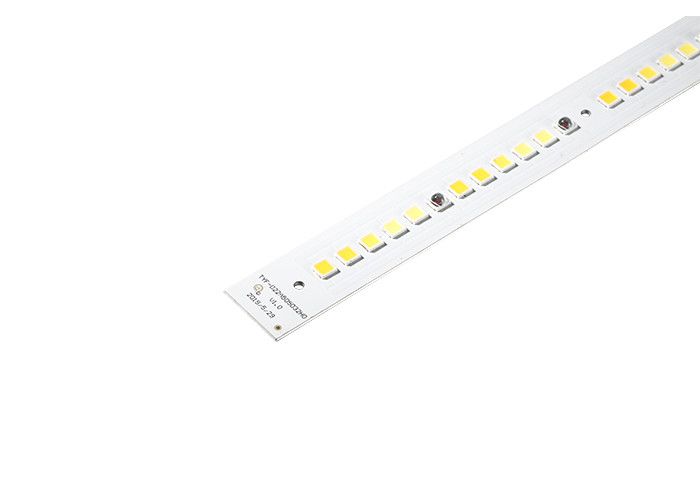

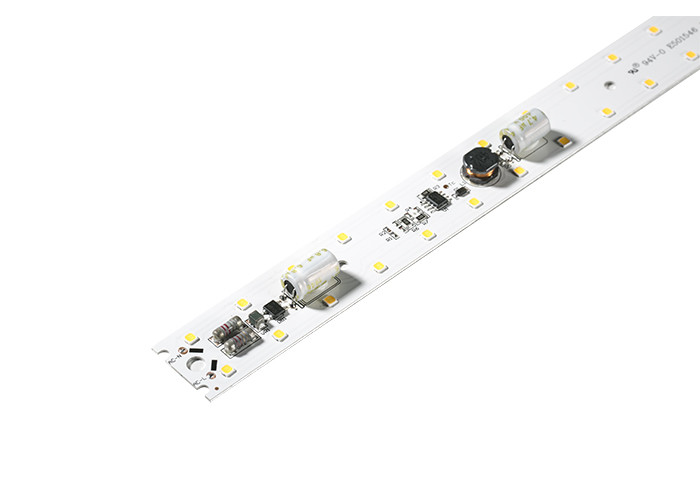

24W PCB LED Linear Strip Konektor Zhaga Lumen Tinggi 520mm 200LM/W

LED keluarga Modul LED berkinerja lebih tinggi dengan ketahanan superior yang terkenal, keandalan tinggi, masa pakai yang lama, ketahanan termal yang rendah.Mengatasi aplikasi yang menuntut efisiensi tinggi dan persyaratan masa pakai yang lama dengan sempurna.LED direkayasa untuk memberikan panjang gelombang cahaya yang tepat yang dibutuhkan untuk meningkatkan hasil panen.

Seri Modul LED dibuat khusus untuk memungkinkan kemudahan desain sistem untuk aplikasi Hortikultura.Seri Modul LED menawarkan satu-satunya LED yang tersedia saat ini yang dikumpulkan dan diuji berdasarkan Fotontetis Foton Fluks (PPF).

Fitur:

• Sudut pandang Modul LED pada 50% IV: 120°

• Pilihan paket LED 5.0mm x 5.4mm untuk kebebasan desain.

• Warna: 660 nm (Merah tua), 450nm (Biru Kerajaan), Putih (3000K-7000K).

• Sesuai RoHS, bebas timah dan Jangkauan.

• LM 80

Aplikasi:

•Hortikultura

• Dimensi Mekanik

1. Dimensi Mekanik

• Karakteristik Kinerja
  • Peringkat maksimum mutlak

Tabel 1. Peringkat maksimum mutlak

Catatan untuk Tabel

• Diukur Tj = 25 ° C.
• Ta: Suhu lingkungan.
• Nilai Waktu hidup, Ta<85 °C.
• Daya maksimum dan arus positif berarti nilai pengaturan maksimum dari suhu bawah sumber cahaya yang dipimpin dengan menggunakan heat sink yang sesuai
• Untuk menjaga suhu Tj di bawah nilai, Anda harus memastikan bahwa radiator memiliki kinerja pembuangan panas yang cukup.Pengukuran Suhu Permukaan: TC pada titik ini ditunjukkan pada gambar di bawah ini.Umur lampu dapat dinilai berdasarkan Suhu TC.Lembar data produk sesuai dengan umur suhu TC

2.2 Listrik - Karakteristik Optik

Tabel 2. Karakteristik optik untuk Seri Modul LED pada kondisi pengujian yang ditentukan IF=DC 1750mA, Tj=25°C.

Catatan untuk Tabel

• Modul LED TYF mempertahankan toleransi Fluks Bercahaya ± 8% untuk Modul LED Hortikultura.
• Modul LED TYF mempertahankan toleransi PPF ±8% untuk Modul LED Hortikultura.
• Modul LED TYF mempertahankan toleransi PPF ±8% untuk Modul LED Hortikultura.
• Modul LED TYF mempertahankan toleransi Pengoperasian ±2V untuk Hortikultura Modul LED

2.3 Panduan Pemilihan Produk.

Tabel 3. Performa Produk Modul LED pada IF=DC 1750mA, Tj=25°C.

Catatan untuk Tabel

1. TYF mempertahankan toleransi ±8% pada mol/dtk untuk Hortikultura Modul LED.

2. PAR adalah radiasi aktif fotosintesis dari 400 hingga 700nm.

3. PPF adalah radiasi aktif fotosintesis dari 400 hingga 700nm.

4. PPF dan Par khas Far Red diukur dari 700 hingga 800nm

2.4 Karakteristik Optik

Tabel 4. Karakteristik optik untuk Seri Modul LED pada kondisi pengujian yang ditentukan 3500mA, Tc=85°C.

Catatan untuk Tabel 2:

1. Sudut total di mana 90% dari total fluks bercahaya ditangkap.

2. Sudut pandang adalah sumbu mati adalah sudut dari garis tengah lampu dimana intensitas cahaya adalah dari nilai puncak.

• 3 Kurva Karakteristik

• 3.1 Karakteristik Distribusi Daya Spektral

•







• Sertifikasi dan Deklarasi

• Barang	Sesuai dengan	Komentar
  Deklarasi	ROHS	Zat & Bahan Berbahaya
  	MENCAPAI	Zat & Bahan Berbahaya
  	CE	EMC LVD
  	LM80	Pemeliharaan Fluks Foton Q90>36000H
  	62471	Keamanan Fotobiologis lampu





• 4 PERHATIAN
  • PERHATIAN : RISIKO LISTRIK STATIS

• 5.1.1 LED sensitif terhadap listrik statis dan lonjakan.Disarankan untuk menggunakan gelang tangan atau sarung tangan anti-elektrostatis saat menangani Modul LED.Jika tegangan melebihi nilai maksimum absolut diterapkan pada LED, hal itu dapat menyebabkan kerusakan atau bahkan kehancuran pada perangkat LED.LED yang rusak dapat menunjukkan beberapa karakteristik yang tidak biasa seperti peningkatan arus bocor, penurunan tegangan penyalaan, atau pencahayaan LED yang tidak normal pada arus rendah.

  6.1.2 Penanganan TYF LED SMD perlu penanggulangan terhadap listrik statis karena merupakan produk semikonduktor.Harap lakukan tindakan yang memadai untuk mencegah timbulnya listrik statis seperti pemakaian gelang tangan atau sarung tangan antistatis saat menangani produk ini.Setiap fasilitas manufaktur yang berhubungan dengan produk (pabrik, peralatan, mesin, mesin pengangkut dan unit alat angkut) harus terhubung ke ground dan harap hindari produk bermuatan listrik.Sensitivitas ESD produk ini adalah 2000V (HBM, berdasarkan JEITA ED-4701/304).Setelah merakit LED menjadi produk akhir Anda, disarankan untuk memeriksa apakah LED yang dirakit rusak oleh listrik statis (fenomena kebocoran listrik) atau tidak.

  6.1.3.Pilih Catu Daya: Produk ini ditenagai dengan menggunakan driver arus konstan, dan arus keluaran dari rentang daya memenuhi persyaratan buku spesifikasi, jika menggunakan sumber tegangan konstan atau kondisi lain, harap lakukan penilaian risiko.Harap pertimbangkan jarak rambat dan jarak bebas pada produk akhir.

  6.1.4 Area resin sangat sensitif, jangan pegang, tekan, sentuh atau gosok.

  5.2 PERHATIAN: KONTROL SUHU

  Suhu yang Disarankan pada Tc<85 dan fosfor Suhu pada Tc<115 , jika terlampaui, pelanggan perlu melakukan penilaian keandalan.

  5.3 PERHATIAN: BAHAYA PAPARAN KIMIA

  5.3.1 Modul LED ini tidak boleh digunakan dalam jenis cairan apa pun seperti air, minyak, pelarut organik, dll. Saat mencuci diperlukan, IPA disarankan untuk digunakan.Saat menggunakan pelarut lain, harus dipastikan terlebih dahulu apakah pelarut dapat bereaksi dengan bahan Modul.Pelarut Freon yang dilarang tidak boleh digunakan.Jangan bersihkan menggunakan pembersih ultrasonik.

  5.3.2 Paparan beberapa bahan kimia yang biasa digunakan dalam pembuatan dan perakitan luminer dapat menyebabkan kerusakan pada SMD LED.Silakan berkonsultasi dengan Instruksi Instalasi TYF untuk informasi tambahan.Jika menggunakan produk dalam salah satu kondisi di bawah ini, harap konfirmasikan keandalannya.Seperti: basah, beku, udara asin, gas korosif (C1, H2S, di mana NH3, SO2, NOX);Paparan di bawah sinar matahari, paparan di luar ruangan, berdebu.Air, minyak, cairan medis dan pelarut organik.

  5.3.3 VOC (Volatile Organic Compounds) dapat dihasilkan dari perekat, fluks, pengeras atau aditif organik yang digunakan dalam luminer (perlengkapan).Enkapsulan silikon LED transparan permeabel terhadap bahan kimia tersebut dan dapat menyebabkan perubahan warna enkapsulan saat terkena panas atau cahaya.Fenomena ini dapat menyebabkan hilangnya cahaya yang dipancarkan (output) secara signifikan dari luminer (perlengkapan).Untuk mencegah masalah ini, kami menyarankan pengguna untuk mengetahui sifat fisik bahan yang digunakan dalam luminer, dan bahan tersebut harus dipilih dengan cermat.

  6.3.4 Risiko belerang (atau noda) LED menggunakan rangka timah berlapis perak dan warna permukaannya dapat berubah menjadi hitam (atau berwarna gelap) bila terkena belerang (S), klorin (Cl) atau senyawa halogen lainnya .Sulfurisasi rangka timah dapat menyebabkan penurunan intensitas, perubahan koordinat kromatisitas dan, dalam kasus ekstrim, sirkuit terbuka.Ini membutuhkan kehati-hatian.Karena kemungkinan belerang pada rangka timah, Modul LED tidak boleh digunakan dan disimpan bersama dengan zat pengoksidasi yang terbuat dari bahan seperti karet, kertas biasa, krim solder timah, dll.





5.4 KONTAK DENGAN PERMUKAAN LIGHT EMITTING (LES)

Hindari kontak dengan LES.Jangan menyentuh LES LED SMD atau menekan LES (area resin fosfor kuning).Kontak dapat menyebabkan kerusakan pada SMD LED.Optik dan reflektor tidak boleh dipasang bersentuhan dengan LES (area resin fosfor kuning).Perangkat optik dapat dipasang di permukaan atas rumah plastik SMD LED TYF.Jika permukaan LED kotor, gunakan alkohol untuk membersihkannya.Mohon biarkan kering selama 2 jam sebelum menggunakannya.Aseton atau korosif tidak dapat diterima.

5.5 PENYIMPANAN

Kondisi penyimpanan: Sebelum dibuka, suhu penyimpanan harus dari 5 ~ 30℃, kelembaban relatif kurang dari 60%.(Setelah membuka tas, LED harus digunakan dalam 24 jam.).Untuk produk yang tidak terpakai, lakukan dehumidifikasi, vakum disegel.Kondisi dehumidifying: 60℃ ± 5℃, 24H.Penggunaan efektif untuk produk yang disegel adalah 3 bulan.Jika tidak habis dalam 24 jam setelah membuka paket, bahan harus didehumidifikasi selama 3 jam di bawah pada 60℃ ±5℃.

Jangan simpan Modul di tempat yang berdebu atau tempat yang lembap.

Jangan membongkar Modul.

Silakan gunakan produk ini dalam waktu 5 bulan, yang disimpan dalam kemasan aslinya belum dibuka saat ditebar.

5.6 KEAMANAN MATA

Klasifikasi keamanan mata untuk penggunaan SMD LED TYF sesuai dengan spesifikasi IEC/TR 62471: Penerapan IEC 62471 untuk penilaian bahaya cahaya biru pada sumber cahaya dan luminer.Kami mengklasifikasikan TYF LED pada 6500K RG1.

Jangan melihat langsung ke LED yang menyala dengan mata telanjang untuk waktu yang lama.

6. Bengkel

7.Pengepakan dan pengiriman

Produk modul TYF Opto.LED, dikemas dalam Baki plastik, sesuai dengan ukuran yang berbeda, XX PC setiap Baki plastik, seperti yang ditunjukkan berikut ini.produk tanpa kotak plastik dikemas dalam tas gelembung, untuk mencegah tekanan luar, pilih tas gelembung yang berbeda, sesuai dengan ukuran produk di setiap paket produk XX, produk yang dikemas akan disimpan dalam bentuk karton dan disegel, seperti yang ditunjukkan pada pengikut.
