Pcb 24w Linear Lights Strip Lumen Tinggi 520mm Konektor Zhaga 200lm / W

LED keluarga Modul LED berperforma lebih tinggi dengan kekokohan unggul yang terkenal, keandalan tinggi, masa pakai lama, ketahanan panas rendah.Mengatasi aplikasi yang menuntut efisiensi tinggi dan persyaratan masa pakai yang lama dengan sempurna.LED direkayasa untuk memberikan panjang gelombang cahaya yang tepat yang dibutuhkan untuk meningkatkan hasil panen.

Seri Modul LED dibuat khusus untuk memungkinkan kemudahan desain sistem untuk aplikasi Hortikultura.Seri Modul LED menawarkan satu-satunya LED yang tersedia saat ini yang dibuang dan diuji berdasarkan Fluks Foton Sintetik (PPF).

Fitur:

• Sudut pandang Modul LED pada 50 % IV: 120°

• Pilihan paket LED 5.0mm x 5.4mm untuk kebebasan desain.

• Warna: 660 nm (Merah tua), 450 nm (Biru Kerajaan), Putih (3000K-7000K).

• Sesuai dengan RoHS, bebas timah, dan Jangkauan.

• LM 80

Aplikasi:

•Hortikultura

• Dimensi Mekanis

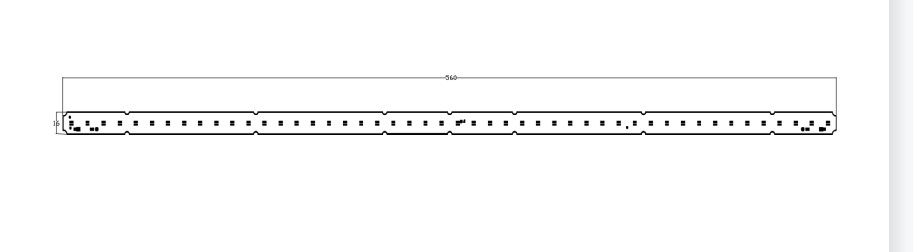

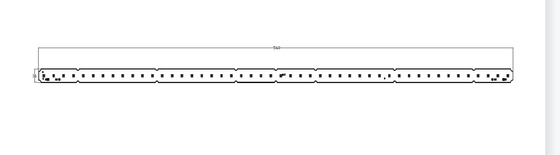

1. Dimensi Mekanis

• Karakteristik Kinerja
  • Peringkat maksimum mutlak

Tabel 1. Peringkat maksimum absolut

Catatan untuk Tabel

• Diukur Tj=25°C.
• TA: Suhu sekitar.
• Nilai Waktu hidup, Ta<85°C.
• Daya maksimum dan arus positif berarti nilai pengaturan maksimum suhu bawah sumber cahaya led dengan menggunakan heat sink yang sesuai
• Untuk menjaga suhu Tj di bawah nilai nominalnya, Anda harus memastikan bahwa radiator memiliki kinerja pembuangan panas yang cukup.Pengukuran Suhu Permukaan: TC pada titik ini ditunjukkan pada gambar di bawah ini.Masa pakai lampu dapat dinilai berdasarkan Suhu TC.Lembar data produk sesuai dengan umur suhu TC

2.2 Listrik - Karakteristik Optik

Tabel 2. Karakteristik Optik Seri Modul LED pada kondisi pengujian tertentu IF=DC 1750mA, Tj=25°C.

Catatan untuk Tabel

• Modul LED TYF mempertahankan toleransi Luminous Flux ± 8% untuk Modul LED Hortikultura.
• Modul LED TYF mempertahankan toleransi PPF ±8% untuk Modul LED Hortikultura.
• Modul LED TYF mempertahankan toleransi PPF ±8% untuk Modul LED Hortikultura.
• Modul LED TYF mempertahankan toleransi Pengoperasian ±2V untuk Modul LED Hortikultura

2.3 Panduan Pemilihan Produk.

Tabel 3. Performa Produk Modul LED pada IF=DC 1750mA, Tj=25°C.

Catatan untuk Tabel

1. TYF mempertahankan toleransi ±8% pada μ mol/s untuk Hortikultura Modul LED.

2. PAR adalah radiasi aktif fotosintesis dari 400 hingga 700 nm.

3. PPF adalah radiasi aktif fotosintesis dari 400 hingga 700nm.

4. PPF khas Far Red dan Par diukur dari 700 hingga 800 nm

2.4 Karakteristik Optik

Tabel 4. Karakteristik optik untuk Seri Modul LED pada kondisi pengujian tertentu 3500mA, Tc=85°C.

Catatan untuk Tabel 2:

1. Total sudut di mana 90% dari total fluks bercahaya ditangkap.

2. Sudut pandang adalah sumbu mati adalah sudut dari garis tengah lampu dimana intensitas cahaya adalah ½ dari nilai puncak.

• 3 Kurva Karakteristik

• 3.1 Karakteristik Distribusi Daya Spektral

•







• Sertifikasi dan Deklarasi

• Barang	Sesuai dengan	Komentar
  Deklarasi	ROHS	Bahan & Bahan Berbahaya
  	MENCAPAI	Bahan & Bahan Berbahaya
  	CE	LVD EMC
  	LM80	Pemeliharaan Fluks Foton Q90>36000H
  	62471	Keamanan Fotobiologi lampu





• 4 PERHATIAN
  • PERHATIAN: RISIKO LISTRIK STATIS

• 5.1.1 LED peka terhadap listrik statis dan lonjakan.Disarankan untuk menggunakan gelang tangan atau sarung tangan anti-elektrostatis saat menangani Modul LED.Jika voltase yang melebihi nilai maksimum absolut diterapkan pada LED, hal itu dapat menyebabkan kerusakan atau bahkan kerusakan pada perangkat LED.LED yang rusak mungkin menunjukkan beberapa karakteristik yang tidak biasa seperti peningkatan arus bocor, penurunan voltase penyalaan, atau pencahayaan LED yang tidak normal pada arus rendah.

  6.1.2 Penanganan SMD LED TYF perlu penanggulangan terhadap listrik statis karena merupakan produk semikonduktor.Silakan mengambil langkah-langkah yang memadai untuk mencegah listrik statis dihasilkan seperti memakai gelang atau sarung tangan anti-statis saat menangani produk ini.Setiap fasilitas manufaktur sehubungan dengan produk (pabrik, peralatan, mesin, mesin pembawa dan unit pengangkutan) harus terhubung ke ground dan harap hindari produk untuk diisi daya listrik.Sensitivitas ESD produk ini adalah 2000V (HBM, berdasarkan JEITA ED-4701/304).Setelah merakit LED menjadi produk akhir Anda, disarankan untuk memeriksa apakah LED yang telah dirakit rusak oleh listrik statis (fenomena kebocoran listrik) atau tidak.

  6.1.3.Pilih Catu Daya: Produk ini ditenagai dengan menggunakan driver arus konstan, dan arus keluaran rentang daya memenuhi persyaratan buku spesifikasi, jika menggunakan sumber tegangan konstan atau kondisi lain, harap lakukan penilaian risiko.Harap pertimbangkan jarak rambat dan jarak bebas pada produk akhir.

  6.1.4 Area resin sangat sensitif, harap jangan pegang, tekan, sentuh, atau gosok.

  5.2 PERHATIAN: PENGENDALIAN SUHU

  Suhu yang Disarankan pada Tc<85 ℃ dan Suhu fosfor pada Tc<115 ℃, jika terlampaui, pelanggan perlu melakukan penilaian keandalan.

  5.3 PERHATIAN: BAHAYA PAPARAN KIMIA

  5.3.1 Modul LED ini tidak boleh digunakan dalam jenis cairan apa pun seperti air, minyak, pelarut organik, dll. Saat mencuci diperlukan, disarankan untuk menggunakan IPA.Bila menggunakan pelarut lain harus dipastikan terlebih dahulu apakah pelarut tersebut dapat bereaksi dengan bahan Modul.Pelarut Freon yang dilarang tidak boleh digunakan.Jangan bersihkan menggunakan pembersih ultrasonik.

  5.3.2 Paparan beberapa bahan kimia yang biasa digunakan dalam pembuatan dan perakitan luminer dapat menyebabkan kerusakan SMD LED.Silakan baca Instruksi Instalasi TYF untuk informasi tambahan.Jika menggunakan produk dalam salah satu kondisi di bawah ini, harap konfirmasi keandalannya.Seperti: basah, beku, udara asin, gas korosif (C1, H2S, di mana NH3, SO2, NOX);Paparan di bawah sinar matahari, paparan di luar ruangan, berdebu.Air, minyak, cairan medis dan pelarut organik.

  5.3.3 VOC (Senyawa Organik yang Mudah Menguap) dapat dihasilkan dari perekat, fluks, pengeras atau aditif organik yang digunakan dalam luminer (fixture).Enkapsulan silikon LED transparan dapat ditembus oleh bahan kimia tersebut dan dapat menyebabkan perubahan warna pada enkapsulan saat terkena panas atau cahaya.Fenomena ini dapat menyebabkan hilangnya cahaya yang dipancarkan (output) dari luminer (fixture) secara signifikan.Untuk mencegah masalah ini, kami menyarankan pengguna untuk mengetahui sifat fisik bahan yang digunakan dalam luminer, dan harus dipilih dengan hati-hati.

  6.3.4 Risiko belerang (atau menodai) LED menggunakan rangka timah berlapis perak dan warna permukaannya dapat berubah menjadi hitam (atau berwarna gelap) bila terkena belerang (S), klorin (Cl), atau senyawa halogen lainnya .Sulfurisasi kerangka timah dapat menyebabkan degradasi intensitas, perubahan koordinat kromatisitas dan, dalam kasus ekstrim, sirkuit terbuka.Itu membutuhkan kehati-hatian.Karena kemungkinan sulfurisasi bingkai timbal, Modul LED tidak boleh digunakan dan disimpan bersama dengan zat pengoksidasi yang terbuat dari bahan seperti karet, kertas biasa, krim timah solder, dll.





5.4 KONTAK DENGAN PERMUKAAN LIGHT EMITTING (LES)

Hindari kontak apa pun dengan LES.Jangan menyentuh LES SMD LED atau memberi tekanan pada LES (area resin fosfor kuning).Kontak dapat menyebabkan kerusakan pada SMD LED.Optik dan reflektor tidak boleh dipasang bersentuhan dengan LES (area resin fosfor kuning).Perangkat optik dapat dipasang di permukaan atas wadah plastik SMD LED TYF.Jika permukaan LED kotor, gunakan alkohol untuk membersihkannya.Harap biarkan mengering selama 2 jam sebelum menggunakannya.Aseton atau korosif tidak dapat diterima.

5.5 PENYIMPANAN

Kondisi penyimpanan: Sebelum dibuka, suhu penyimpanan harus dari 5 ~ 30℃, kelembaban relatif kurang dari 60%.(Setelah membuka tas, LED harus digunakan dalam waktu 24 jam.).Untuk produk yang tidak terpakai, harap lakukan dehumidifikasi, disegel vakum.Kondisi penurun kelembapan: 60℃ ± 5℃, 24 jam.Efektif pemakaian untuk produk yang tersegel adalah 3 bulan.Jika tidak habis dalam 24 jam setelah membuka paket, bahan tersebut harus dikeringkan selama 3 jam di bawah suhu 60℃ ±5℃.

Jangan simpan Modul di tempat berdebu atau lembab.

Jangan membongkar Modul.

Silakan gunakan produk ini dalam waktu 5 bulan, yang disimpan dalam kemasan aslinya belum dibuka saat disimpan.

5.6 KEAMANAN MATA

Klasifikasi keselamatan mata untuk penggunaan SMD LED TYF sesuai dengan spesifikasi IEC/TR 62471: Penerapan IEC 62471 untuk penilaian bahaya cahaya biru pada sumber cahaya dan luminer.Kami mengklasifikasikan LED TYF pada 6500K RG1.

Jangan langsung menatap LED yang menyala dengan mata telanjang dalam waktu lama.

6. Bengkel

7.Pengepakan dan pengiriman

Produk modul TYF Opto.LED, dikemas dalam Baki plastik, sesuai dengan ukuran yang berbeda, XX PC setiap Baki plastik, seperti yang ditunjukkan berikut ini.produk tanpa kotak plastik dikemas dalam tas gelembung, untuk mencegah tekanan luar, pilih tas gelembung yang berbeda, sesuai dengan ukuran produk di setiap paket produk XX, produk yang dikemas akan disimpan dalam bentuk karton dan disegel, seperti yang ditunjukkan pada pengikut.
