Tempat asal: | Cina |
---|---|
Nama merek: | TYF |
Sertifikasi: | CE CB ROHS |
Nomor model: | D5284 |
Kuantitas min Order: | Negosiasi |
Harga: | negotiable |
Kemasan rincian: | Kraft kotak kertas |
Waktu pengiriman: | 20 hari kerja |
Syarat-syarat pembayaran: | L/C, D/A, D/P, T/T, Western Union |
Menyediakan kemampuan: | 10.000 lembar per bulan |
Model: | TYF D5284 | Nomor bagian: | D5284C2023E0DA30582 |
---|---|---|---|
Redup: | 52 * 84mm | tegangan: | 220 230v |
Watt: | 50W | warna: | 6000K |
PF: | mengatakan 0,9 | THD: | 35% |
Peredupan: | Tidak | ||
Menyoroti: | modul led driverless,modul dipimpin tahan air |

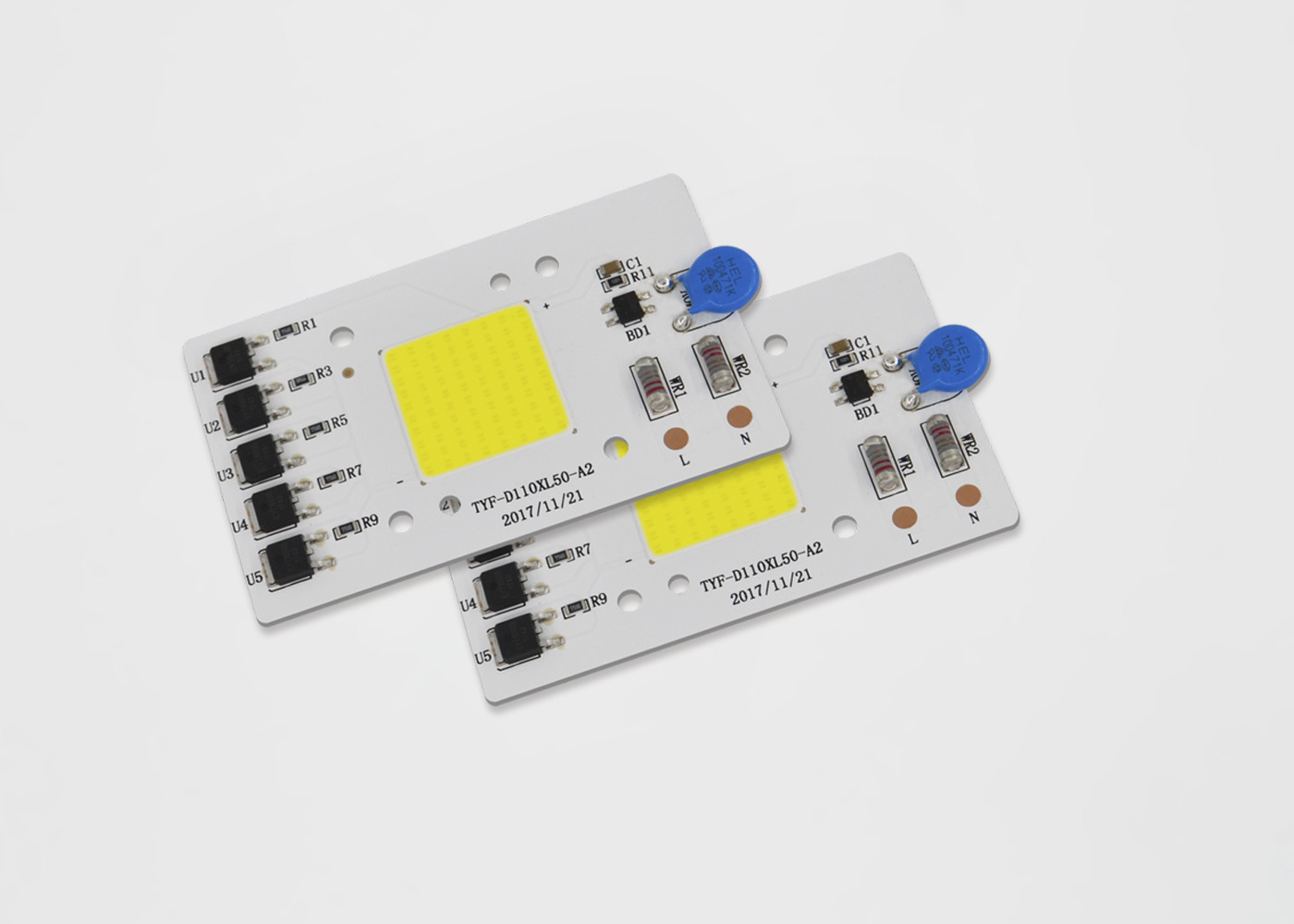

Kecerahan tinggi 20W 30W 50W AC COB 110V 230V tegangan tinggi led chip Tanpa Driver 3000k 4000k 6000k Aluminium papan
DOB | |||||||||||||||
X1 | X2-X5 | X6 | X7-X8 | X9-X10 | X11-X12 | X13X14 | X15X16 | X17 | X18 | X19 | X20 X21X22 | ||||
① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ | ⑨ | ⑩ | ⑾ | ⑿ | ⒀ | |||
Kode Produk | Klien Kode | Kode IC | Kekuasaan Kode | Kode Tegangan | Serial Num. | LED Kode | CCT Kode | SDCM | Kode CRI | Luminance | Tahun | Bulan | Serial Tidak. | ||
Kode Modul | Kode Kasus | Serial Num. | Serial Num. |
1) kode produk: C = Modul Klien D = Modul Mandiri
2) Kode Klien & Kode Modul: jika ① = C maka 4 digit untuk kode klien yang lain untuk kode modul diri
3) Kode IC: satu karakter untuk IC
4) Kode Daya:
Kode Daya | ||||||||||
01-99W | 100W | 120W | 150W | 200W | 250W | 300W | 350W | 400W | 450W | 500W |
01-99 | A0 | B0 | C0 | D0 | E0 | F0 | G0 | H0 | J0 | K |
5) Kode Tegangan: 11 = 110V, 12 = 120V, 22 = 220V, 23 = 230V
6) Kode CCT
Kode CCT (K) | |||||||||||||
1800 - 2000 | 2000 - 2200 | 2200 - 2400 | 2500 - 2700 | 2700 - 2900 | 3000 - 3200 | 3200 - 3400 | 3500 - 3700 | 4000 - 4300 | 4500 - 4800 | 5000 - 5500 | 5800 - 6300 | 6000 - 6500 | 6500 - 7000 |
18 | 20 | 22 | 25 | 27 | 30 | 32 | 35 | 40 | 45 | 50 | 58 | 60 | 65 |
Tempat Chromaticity
TYF mematuhi standar ANSI C78.377A untuk struktur bin kromatisitasnya. Untuk setiap segi empat ANSI untuk rentang CCT dari 2700K hingga 6500K, TYF menyediakan 5 Bins dan 3 Bins.
Gambar 4-1-1 Tempat Chromaticity
Tabel 4-1-2 5 langkah Bins
CCT | Tangga | Cx | Cy | Sebuah | b | theta |
2700K | 5 | 0,4578 | 0,4101 | 0,01350 | 0,00700 | 53.70 |
3000K | 5 | 0,4338 | 0,403 | 0,01390 | 0,00680 | 53.22 |
3500K | 5 | 0,4073 | 0,3917 | 0,01545 | 0,00690 | 54.00 |
4000K | 5 | 0,3818 | 0,3797 | 0,01565 | 0,00670 | 53.72 |
5000 rb | 5 | 0,3447 | 0,3553 | 0,01370 | 0,00590 | 59.62 |
5700K | 5 | 0,3287 | 0,3417 | 0,01243 | 0,00533 | 59.09 |
6000 rb | 5 | 0,3123 | 0,3282 | 0,01115 | 0,00475 | 58.57 |
Tabel 4--1-3 3step Bins
CCT | Tangga | Cx | Cy | Sebuah | b | theta |
2700K | 3 | 0,4578 | 0,4101 | 0,00810 | 0,00420 | 53.70 |
3000K | 3 | 0,4338 | 0,403 | 0,00834 | 0,00408 | 53.22 |
3500K | 3 | 0,4073 | 0,3917 | 0,00927 | 0,00414 | 54.00 |
4000K | 3 | 0,3818 | 0,3797 | 0,00939 | 0,00402 | 53.72 |
5000 rb | 3 | 0,3447 | 0,3553 | 0,00822 | 0,00354 | 59.62 |
5700K | 3 | 0,3287 | 0,3417 | 0,00746 | 0,00320 | 59.09 |
6000 rb | 3 | 0,3123 | 0,3282 | 0,00669 | 0,00285 | 58.57 |
Kurva Listrik & Optik Khas
Gambar 4-2-1 Daya Relatif vs Tegangan, T a = 25 ℃
Gambar 4-2-2 Fluks Luminous Relatif vs Tegangan, T a = 25 ℃
Gambar 4-2-3 Pola Radiant, T a = 25 ℃
BARANG | SIMBOL | SATUAN | Nilai khas |
Tegangan input | Vin | V | 230 |
Input saat ini | JIKA | ma | 236.2 |
Frekuensi operasi | F | Hz | 50/60 |
Daya input | P | W | 49.49 |
Faktor kekuatan | PF | % | 0,911 |
Distorsi Harmonik Total | THD | % | 45,7% |
Jenis Peredupan | RNA □ TRIAC □ PWM □ 0-10V □ DALI □ DMX □ Cerdas □ Lainnya | ||
Kapasitas Lonjakan | Vs | KV | 1 |
Kekuatan listrik (ac) | Ve | KV | 1.5 |
Suhu Operasional / Kasing | Ta / Tc | ℃ | 25/85 |
Parameter LED | TONGKOL | ||
Fluks bercahaya | Φv | Lm | 4680.9 |
Efisiensi Bercahaya | ηv | Lm / w | 94.57 |
Temperatur warna | CCT | K | 6381 |
Indeks Rendering Warna | Ra / CRI | % | 70.2 / 59.0 |
Distribusi Cahaya | - | - | |
Sudut pandang | 2θ 1/2 | Deg. | - |
catatan:
1) Tegangan Pengoperasian tidak menunjukkan tegangan maksimum yang digunakan pelanggan tetapi berarti tegangan yang dapat ditoleransi sesuai dengan tingkat variasi tegangan masing-masing negara. Disarankan bahwa suhu pad solder harus di bawah 85 ℃.
2) Tempat warna didefinisikan pada operasi sementara.
3) Toleransi pengukuran pada tester kami adalah +v +/- 10% dan Ra +/- 2.
4) Toleransi ± 5% pada disipasi daya.
5) Φv adalah total keluaran fluks bercahaya yang diukur dengan bola terintegrasi.
6) Kapasitas Lonjakan sesuai dengan IEC61000-4-5.
7) Parameter Modul Varian, harap referensi table2-2.
Catatan:
1) Semua dimensi dalam milimeter. (Toleransi: ± 0.2mm)
2) Skala: Tidak Ada
catatan:
1) TYF Opto. Modul DOB Disarankan untuk menjaga suhu persimpangan di bawah spesifikasi suhu persimpangan maksimum (Tabel 2-4).
Temperatur timbal LED dan suhu penutup atas IC diukur dengan termokopel. Suhu LED dan IC unction dapat dihitung menggunakan rumus sebagai berikut.
Ts_max = Tj_max-Rθj-s * Pd
Sebagai contoh:
Jika suhu memimpin LED dan suhu IC atas adalah 90 ℃ maka suhu sambungan LED
Tj = Ts_max + Rθj-s * Pd = 90 ℃ + 12 ℃ / W * 1 W = 102 ℃
dan suhu sambungan IC
Tj = Ts_max + Rθj-s * Pd = 90 ℃ + 15 ℃ / W * 2 W = 120 ℃
Penyerahan Resin DOB (AC-COB) Silikon
TYF Opto. Produk modul LED, dikemas dalam Baki plastik, sesuai dengan ukuran yang berbeda, PC XX masing-masing Baki plastik, seperti yang ditunjukkan berikut ini. produk tanpa kotak plastik dikemas dalam tas gelembung, untuk mencegah tekanan luar, pilih tas gelembung yang berbeda, sesuai dengan ukuran produk di setiap paket produk XX, produk yang dikemas akan disimpan dalam bentuk karton dan disegel, seperti yang ditunjukkan dalam pengikut.
1) modul LED xx PCS per Baki 4) Informasi kotak & pengepakan
2) Penumpukan dan perekaman baki, modul LED XX
nampan dan tambahan 1 nampan boneka masing-masing
kotak. Tambahkan silika gel (masing-masing 1) di atas baki
3) Sealing packing
