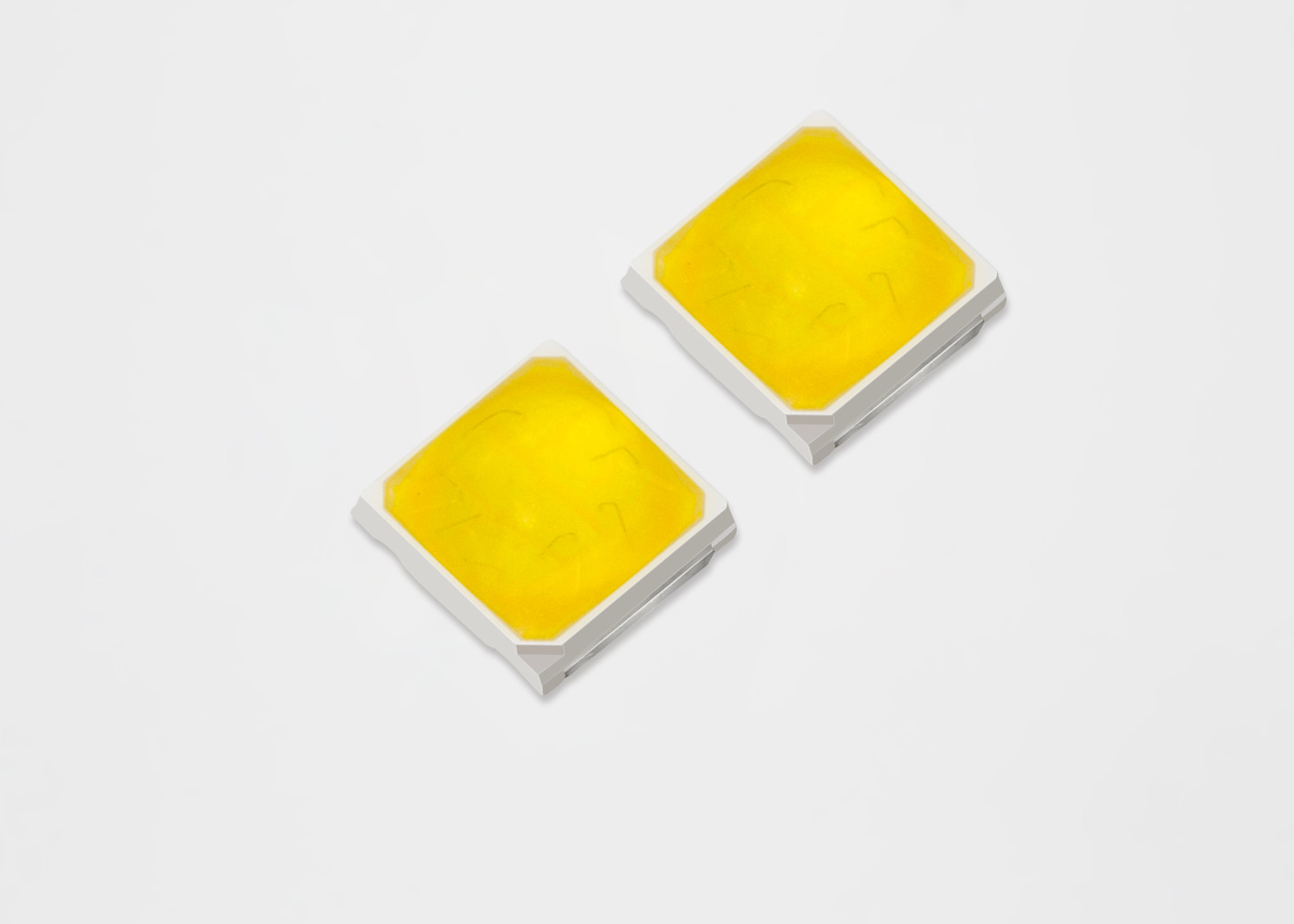

150mA SMD LED Chip 230lm/W Lumen Tinggi TH-5050 PCT Penerangan Industri

 Aplikasi

● Pencahayaan Umum Dalam Ruangan

● Pencahayaan industri

● Lampu downlight profesional

● Retrofit dan perlengkapan

1.informasi produk

 Fitur

● paket PCT

● Dimensi Paket: 3.0mm×3.0mm×0.65mm

● Sudut Pandang:120°

● ROHS Disetujui

2. Nomor produk

Model.P/T NO.:S-F3 10 THX XXXX X

3.Ukuran

 Pnaskah lagu:

·Semua area dimensi dalam toleransi mm adalah ±0.2mm kecuali dinyatakan lain.

4 Peringkat Maksimum Mutlak

Menjelaskan:

·Daya maksimum dan arus positif berarti nilai pengaturan maksimum dari suhu bawah sumber cahaya led dengan menggunakan heat sink yang sesuai.

·Kesalahan koneksi dan tegangan di luar batas dapat merusak chip LED.

·Suhu yang berbeda (titik uji suhu Tj), kata lampu LED harus beroperasi mengikuti kurva penurunan pada teks

Perhatian:

·Pengujian suhu lingkungan 25 , dan CCT dan tegangan akan berubah jika diuji dalam arus dan suhu lingkungan yang berbeda.

·Toleransi di antara mesin uji yang berbeda: Tegangan: ± 0,1V, CRI ± 2, Koordinat warna ± 0,005.

6.Area warna peta referensi

7. Grading tegangan

·PCT3030 putih led uji tegangan maju dan klasifikasi, file tegangan maju didefinisikan sebagai berikut:

Pnaskah lagu:

·Tegangan di bawah standar: 0.2V / file, Klasifikasi Efisiensi Cahaya: 10LM / W / file, kesalahan efisiensi optik yang diijinkan ± 5%.

·Gamut dapat dikontrol dalam elips Mcadam urutan kelima.

·CCT khusus dan titik tengah tidak berada dalam rentang gamut warna di atas, jangan diidentifikasi.

·Seluruh lampu persyaratan toleransi warna 3SDCM , sesuai dengan kebutuhan perbedaan warna melalui sub-BIN, melalui cara SMT-cross untuk memenuhi persyaratan, konsultasi khusus dengan staf teknis yang relevan.

9 Item dan Ketentuan Uji Keandalan

1.Menguji item dan kondisi pengujian

2. Kriteria Untuk Menilai Kerusakan
