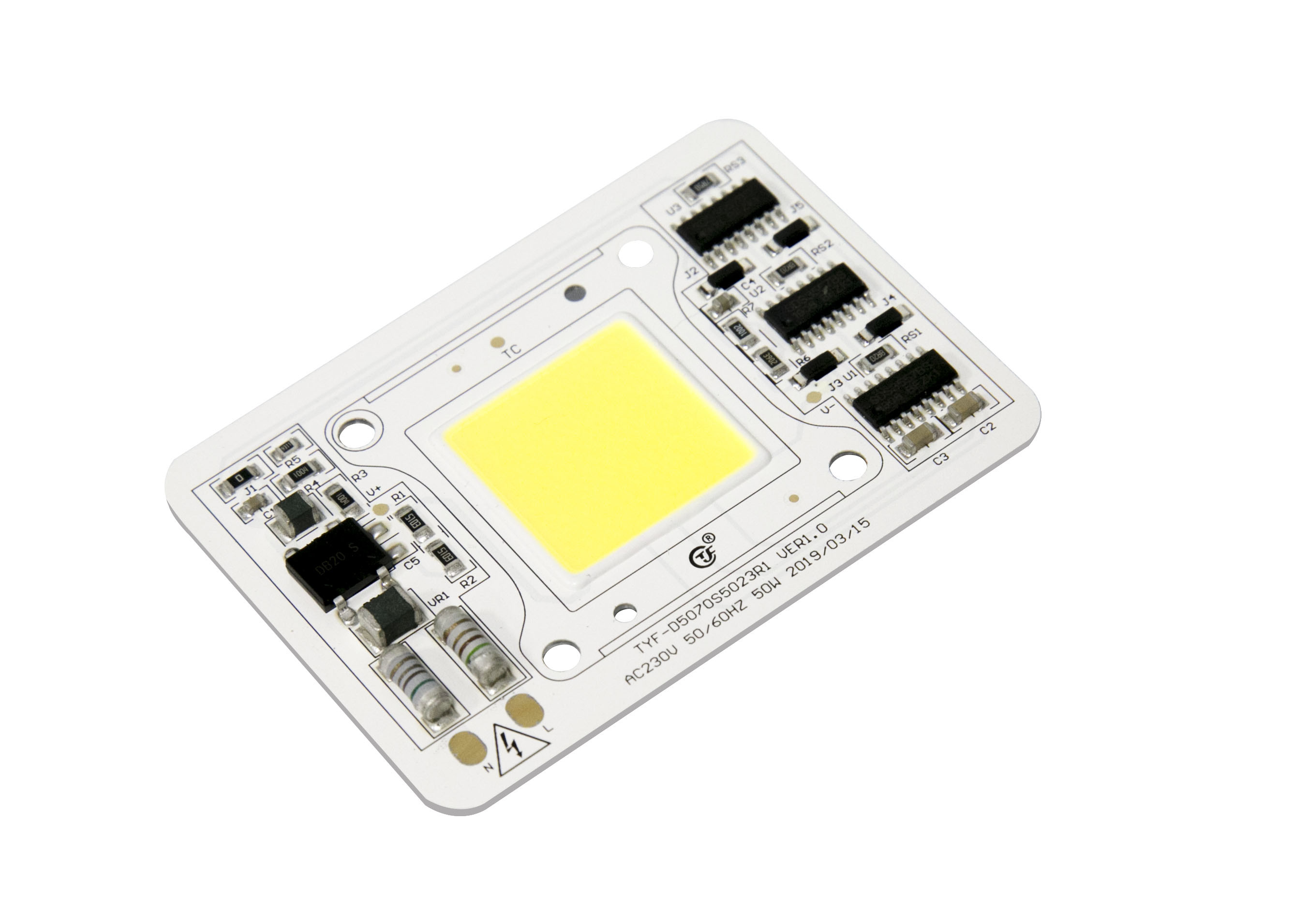

Dimmable High Power Led Module, AC230V Led Lighting Module 50W 50 * 70mm

Kualitas tinggi 50w LED Module 230v Driverless AC COB LED3000K 4000K 6000K waktu hidup melampaui 30000 jam

TYF-D5070S5023R0.pdf

• Terhubung langsung ke tegangan AC tanpa driver;
• Modul dengan komponen terintegrasi;
• Solusi one-piece yang ekonomis;
• Efisiensi tinggi, faktor daya tinggi dan distorsi harmonik rendah;
• Indeks rendering warna yang tinggi (≥70);
• Kemanjuran bercahaya tinggi 110LM / W;
• Garansi tiga tahun;
• LED menyetujui LM80
• Aplikasi: Lampu banjir

1) kode produk: C = Modul Klien D = Modul Mandiri

2) Kode Klien & Kode Modul: jika ①= C lalu 4 digit untuk kode klien yang lain untuk kode modul mandiri

3) Kode IC: satu karakter untuk IC

4) Kode Daya:

5) Kode Tegangan: 11 = 110V, 12 = 120V, 22 = 220V, 23 = 230V

6) Kode CCT

Tempat Chromaticity

TYF complies with the ANSI C78.377A standard for its chromaticity bin structure. TYF mematuhi standar ANSI C78.377A untuk struktur kromatisitas bin. For each ANSI quadrangle for the CCT range of 2700K to 6500K, TYF provides 5 Bins and 3 Bins. Untuk setiap segi empat ANSI untuk rentang CCT dari 2700K hingga 6500K, TYF menyediakan 5 Bins dan 3 Bins.

Gambar 4-1-1 Tempat Chromaticity

Tabel 4-1-2 5 langkah Bins

Tabel 4--1-3 3step Bins

Kurva Listrik & Optik Khas

Gambar 4-2-1 Daya Relatif vs Tegangan, T_Sebuah = 25 ℃

Gambar 4-2-3 Pola Radiant, T_Sebuah = 25 ℃

catatan:

1) Operating Voltage doesn't indicate the maximum voltage which customers use but means tolerable voltage according to each country's voltage variation rate. 1) Tegangan Pengoperasian tidak menunjukkan tegangan maksimum yang digunakan pelanggan tetapi berarti tegangan yang dapat ditoleransi sesuai dengan tingkat variasi tegangan masing-masing negara. It is recommended that the solder pad temperature should be below 85℃. Disarankan bahwa suhu pad solder harus di bawah 85 ℃.

2) Tempat warna didefinisikan pada operasi sementara.

3) Toleransi pengukuran pada tester kami adalah +v +/- 10% dan Ra +/- 2.

4) Toleransi ± 5% pada disipasi daya.

5) Φv adalah total keluaran fluks bercahaya yang diukur dengan bola terintegrasi.

6) Kapasitas Lonjakan sesuai dengan IEC61000-4-5.

7) Parameter Modul Varian, harap referensi table2-2.

Catatan:

1) Semua dimensi dalam milimeter. (Toleransi: ± 0.2mm)

2) Skala: Tidak Ada

catatan:

1)TYF Opto. 1) TYF Opto. DOB Module is Recommended to keep the junction temperature under maximum junction temperature spec.(Table 2-4). Modul DOB Disarankan untuk menjaga suhu persimpangan di bawah spesifikasi suhu persimpangan maksimum (Tabel 2-4).

LED lead temperature and IC top case temperature measured with thermocouple. Temperatur timbal LED dan suhu penutup atas IC diukur dengan termokopel. LED and IC unction temperatures can be calculated using the formulas as follow. Suhu LED dan IC unction dapat dihitung menggunakan rumus sebagai berikut.

Ts_max = Tj_max-Rθj-s * Pd

Sebagai contoh:

Jika suhu memimpin LED dan suhu IC atas adalah 90 ℃ maka suhu persimpangan LED

Tj = Ts_max + Rθj-s * Pd = 90 ℃ + 12 ℃ / W * 1 W = 102 ℃

dan suhu sambungan IC

Tj = Ts_max + Rθj-s * Pd = 90 ℃ + 15 ℃ / W * 2 W = 120 ℃

Penyerahan Resin DOB (AC-COB) Silikon

TYF Opto. TYF Opto. LED modules products, packed in plastic Tray, according to different size, XX PCs each plastic Tray, as shown in the following. Produk modul LED, dikemas dalam Baki plastik, sesuai dengan ukuran yang berbeda, PC XX masing-masing Baki plastik, seperti yang ditunjukkan berikut ini. products without plastic box packed in bubble bags, in order to prevent the outside pressure, choose different bubble bag, according to the product size in each pack of XX products, packaged product will be stored in the form of carton and sealed, as shown in the following. produk tanpa kotak plastik dikemas dalam tas gelembung, untuk mencegah tekanan luar, pilih tas gelembung yang berbeda, sesuai dengan ukuran produk dalam setiap paket produk XX, produk yang dikemas akan disimpan dalam bentuk karton dan disegel, seperti yang ditunjukkan dalam pengikut.

1) modul LED xx PCS per Baki 4) Informasi kotak & pengepakan

2) Penumpukan dan perekaman baki, modul LED XX nampan dan tambahan 1 nampan boneka masing-masing box. kotak. Add silica gel (1 each) on top of the tray Tambahkan silika gel (masing-masing 1) di atas baki

3) Sealing packing
