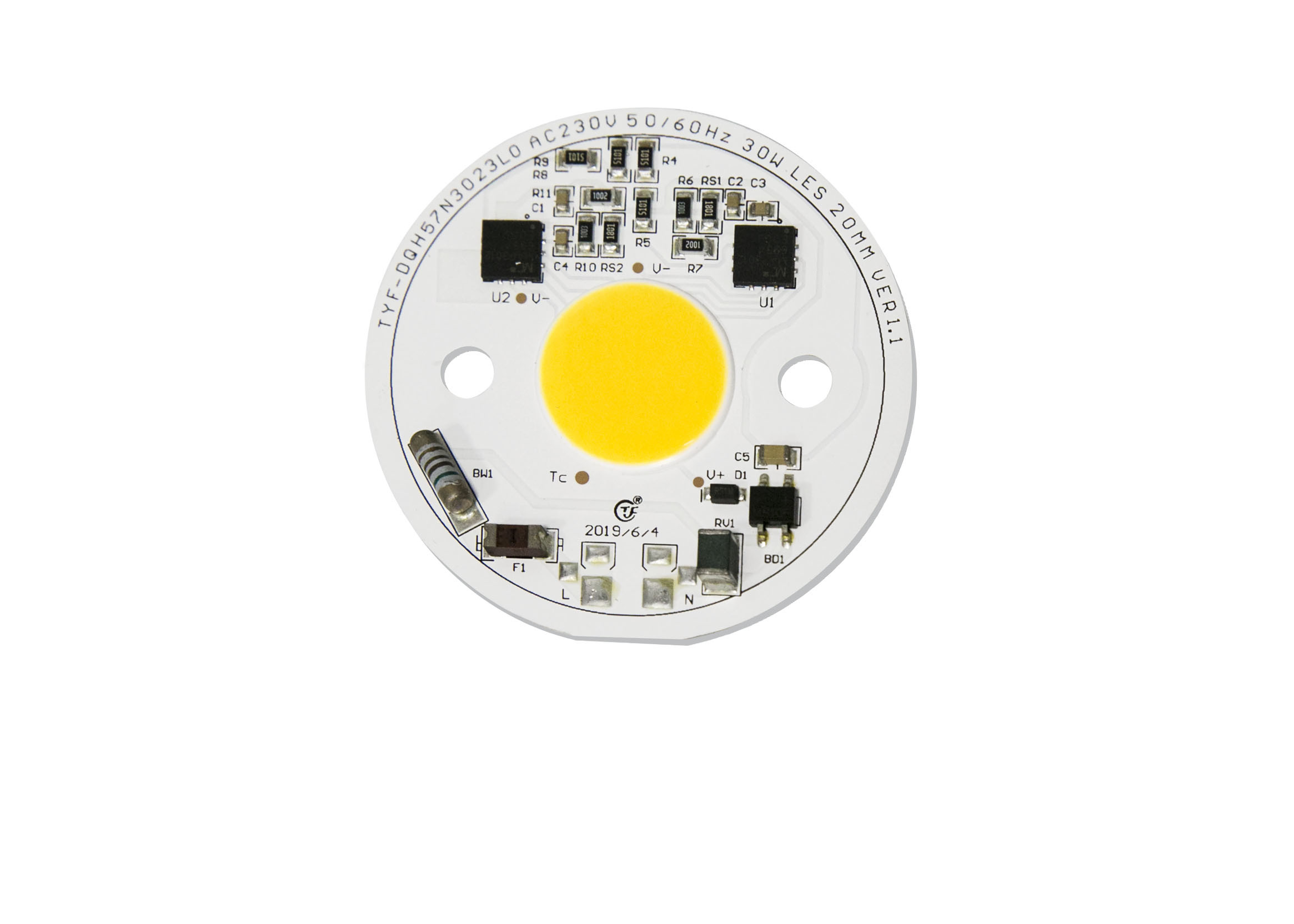

No Shadow Waterproof Led Module 30W 110LM / W Distorsi Harmonik Rendah

AC COB LED Dinding Dalam Ruangan Lampu Track AC230V 20W 3000K 4000K 6000K 70Ra 80Ra Driver Di Papan Aluminium PCB

TYF-DQH57N3023L0.pdf

• Terhubung langsung ke tegangan AC tanpa driver;
• Modul dengan komponen terintegrasi;
• Solusi satu bagian yang ekonomis;
• Efisiensi tinggi, faktor daya tinggi dan distorsi harmonik rendah;
• Indeks rendering warna tinggi (≥80);
• Khasiat bercahaya tinggi 110 LM/W;
• Garansi tiga tahun;
• LED disetujui LM80
• Aplikasi: Cahaya banjir

1) kode produk: C=Modul Klien D=Modul Mandiri

2) Kode Klien & Kode Modul: jika =C maka 4 digit untuk kode klien lain untuk kode modul mandiri

3) Kode IC: satu karakter untuk IC

4) Kode Daya:

5) Kode Tegangan:11=110V,12=120V,22=220V,23=230V

6) Kode CCT

Karakteristik Listrik & Optik (Ta=25℃) Tabel 2-1

Sifat optik

Tempat Sampah Kromatisitas

TYF mematuhi standar ANSI C78.377A untuk struktur nampan kromatisitasnya.Untuk setiap segi empat ANSI untuk rentang CCT 2700K hingga 6500K, TYF menyediakan 5 Bins dan 3 Bins.

Tabel 4-1 Tempat Sampah 5 langkah

Tabel 4-2 Tempat Sampah 3 langkah

Kurva Listrik & Optik Khas

Gambar 4-2-1 Daya Relatif vs Tegangan, T_sebuah =25℃

Gambar 4-2-3 Pola Radiant, T_sebuah =25℃

Catatan:

1) Semua dimensi dalam milimeter. (Toleransi: ± 0.2mm)

2) Skala: Tidak Ada

Catatan:

1) Pilihan TYF.Modul DOB Direkomendasikan untuk menjaga suhu sambungan di bawah spesifikasi suhu sambungan maksimum. (Tabel 2-4).

Suhu timah LED dan suhu casing atas IC diukur dengan termokopel.Suhu penyalaan LED dan IC dapat dihitung dengan menggunakan rumus sebagai berikut.

Ts_max=Tj_max-Rθj-s * Pd

Misalnya:

Jika suhu timah LED dan suhu casing atas IC adalah 90℃ maka suhu sambungan LED

Tj=Ts_max+Rθj-s*Pd=90℃ + 12 /W* 1 W = 102

dan suhu sambungan IC

Tj=Ts_max+Rθj-s*Pd=90 + 15℃/W*2 W= 120

Resin Silikon Penyerahan DOB (AC-COB)

Pilihan TYF.Produk modul LED, dikemas dalam Baki plastik, sesuai dengan ukuran yang berbeda, XX PC setiap Baki plastik, seperti yang ditunjukkan berikut ini.produk tanpa kotak plastik dikemas dalam tas gelembung, untuk mencegah tekanan luar, pilih tas gelembung yang berbeda, sesuai dengan ukuran produk di setiap paket produk XX, produk yang dikemas akan disimpan dalam bentuk karton dan disegel, seperti yang ditunjukkan pada pengikut.

1) xx PCS modul LED per Baki 4) Informasi kotak & pengepakan

2) Baki tumpukan dan rekaman, modul XX LED nampan dan tambahan 1 nampan dummy masing-masing dari kotak.Tambahkan silika gel (masing-masing 1) di atas nampan

3) Penyegelan kemasan
