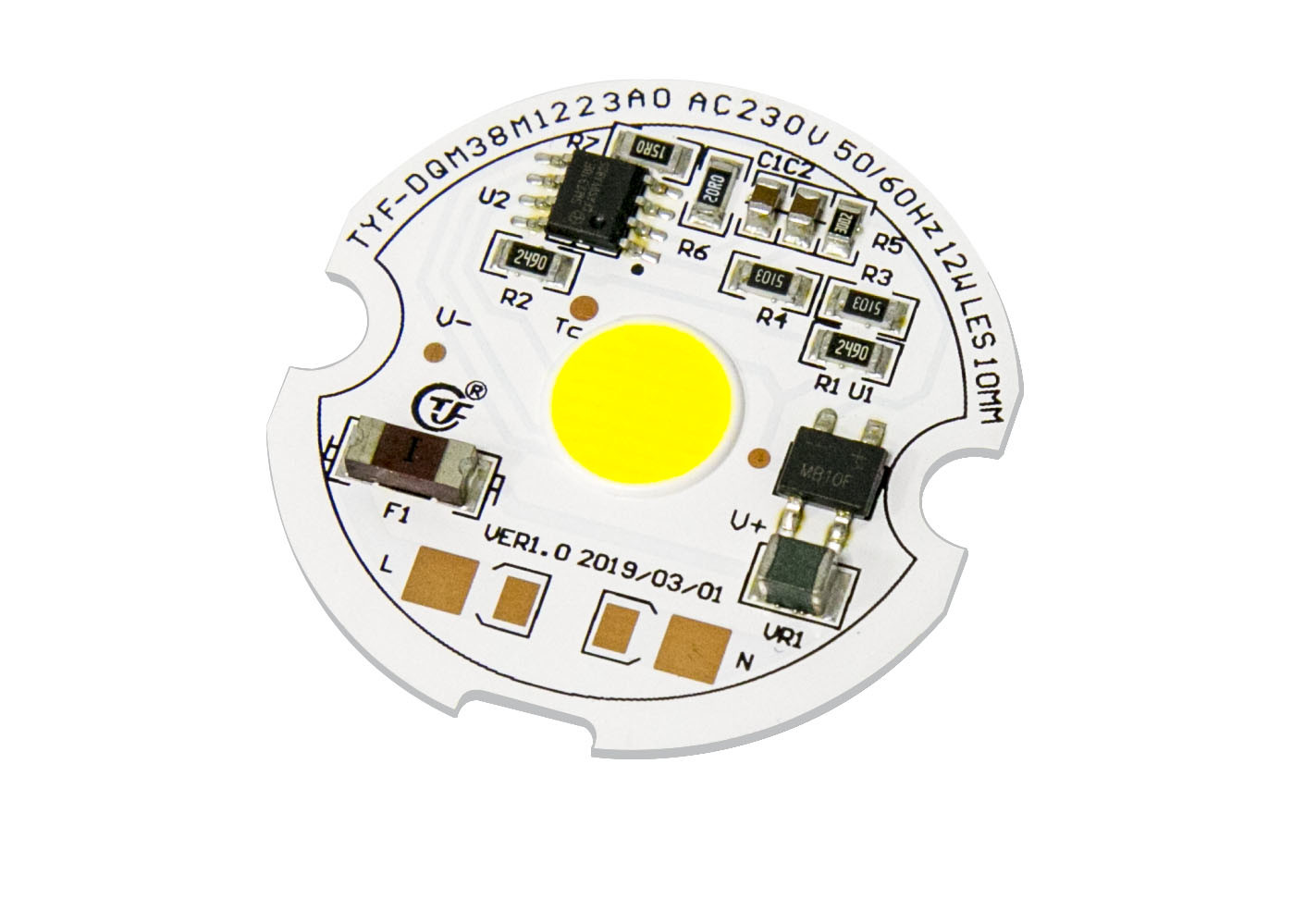

Modul LED AC Sorot 230v 120LM/W Tanpa Bayangan Kecerahan Tinggi CE

AC COB LED dinding dalam ruanganPencahayaanAC230V 12W 3000K 4000K 6000K 70Ra 80Ra driver di atas kapal Aluminium PCB

TYF-DQM38M1223A0.pdf

• Menghubungkan ke tegangan AC langsung
• PF tinggi dan THD rendah
• Kinerja tinggi dan kecerahan tinggi
• Kehidupan panjang dan keandalan tinggi
• EMI rendah
• BOM sederhana
• Sesuai dengan CE Compliant
• Memenuhi persyaratan RoHS dan REACH
• Mudah dirakit

1) kode produk: C=modul klien D=modul sendiri

2) Kode Klien & Kode Modul: jika 1 = C maka 4 digit untuk kode klien lain untuk kode modul diri

3) Kode IC: satu karakter untuk IC

4) Kode daya:

5) Kode Tegangan:11=110V,12=120V,22=220V,23=230V

6) Kode CCT

Karakteristik Listrik & Optik ((Ta=25°C) Tabel 2-1

Sifat optik

Bins Kromatisitas

TYF sesuai dengan standar ANSI C78.377A untuk struktur bin kromatitasnya.

Tabel 4-1 Bin langkah 5

Tabel 4-2 3 langkah Bin

kurva listrik & optik yang khas

Gambar 4-2-1 Daya relatif vs tegangan, T_a= 25°C

Gambar 4-2-3 Pola Radiant, T_a= 25°C

Catatan:

1) Semua dimensi dalam milimeter. (Toleransi: ± 0,2mm)

2)Skala: Tidak ada

Catatan:

1) TYF Opto. DOB Modul Disarankan untuk menjaga suhu persimpangan di bawah spesifikasi suhu persimpangan maksimum (Tabel 2-4).

LED lead temperature dan IC top case temperature diukur dengan thermocouple.

Ts_max=Tj_max-Rθj-s * Pd

Misalnya:

Jika suhu timah LED dan suhu kasus atas IC adalah 90 °C maka suhu simpang LED

Tj=Ts_max+Rθj-s*Pd=90°C + 12 °C/W* 1 W = 102 °C

dan suhu persimpangan IC

Tj=Ts_max+Rθj-s*Pd=90 °C + 15 °C/W*2 W= 120 °C

Resin silikon dari DOB (AC-COB)

TYF Opto. produk modul LED, dikemas dalam Piring plastik, sesuai dengan ukuran yang berbeda, XX PC setiap Piring plastik, seperti yang ditunjukkan di bawah ini. produk tanpa kotak plastik dikemas dalam kantong gelembung,untuk mencegah tekanan dari luar, pilih kantong gelembung yang berbeda, sesuai dengan ukuran produk dalam setiap bungkus produk XX, produk yang dikemas akan disimpan dalam bentuk karton dan disegel, seperti yang ditunjukkan di bawah ini.

1) xx PCS LED modul per Tray 4) Informasi Kotak & kemasan

2)Tray stack dan tapeing, XX LED module Tray dan tambahan 1 tray boneka masing-masing Tambahkan silika gel (1 masing-masing) di atas nampan

3) Pengemasan penyegelan
