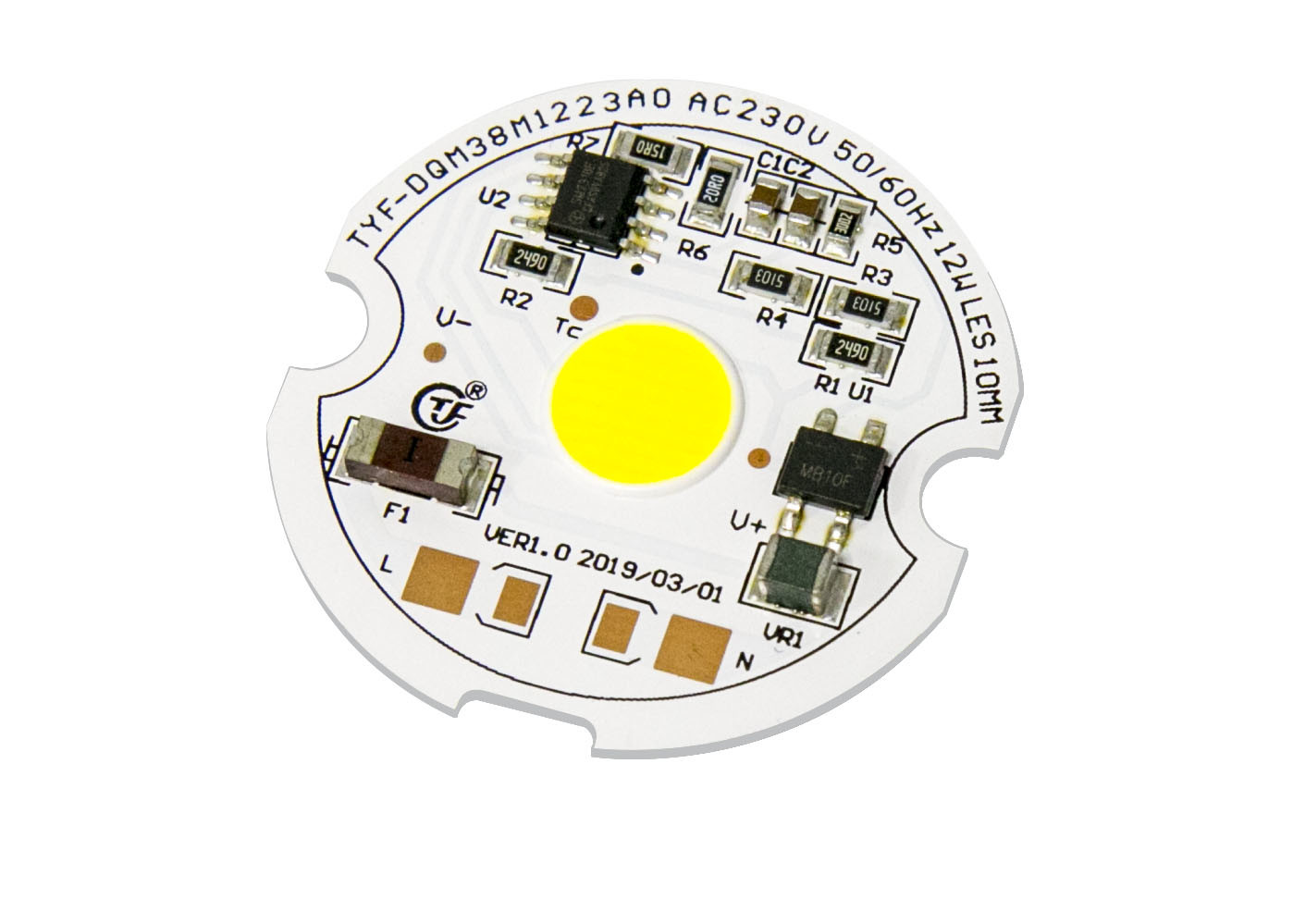

Dinding dalam ruangan AC COB LED Menyoroti AC230V 12W 3000K 4000K 6000K 70Ra 80Ra driver di papan Aluminium PCB
TYF-DQM38M1223A0.pdf
- Terhubung ke Tegangan Saluran AC Secara Langsung
- PF tinggi dan THD rendah
- Performa tinggi dan kecerahan tinggi
- Umur panjang dan keandalan yang tinggi
- EMI rendah
- BOM sederhana
- Sesuai dengan CE dan UL Compliant
- Sesuai ROHS dan REACH
- Perakitan mudah
| DOB |
| X1 |
X2-X5 |
X6 |
X7-X8 |
X9-X10 |
X11-X12 |
X13X14 |
X15X16 |
X17 |
X18 |
X19 |
X20 X21X22 |
| ① |
② |
③ |
④ |
⑤ |
⑥ |
⑦ |
⑧ |
⑨ |
⑩ |
⑾ |
⑿ |
⒀ |
| Kode Produk |
Klien
Kode
|
Kode IC |
Kekuatan
Kode
|
Kode Tegangan
|
Nomor Seri. |
LED
Kode
|
CCT
Kode
|
SDCM |
Kode CRI |
pencahayaan |
Tahun |
Bulan |
Serial
nomor
|
| |
Kode Modul |
|
|
|
Kode Kasus |
Nomor Seri. |
|
|
|
|
|
Nomor Seri. |
1) kode produk: C=Modul Klien D=Modul Mandiri
2) Kode Klien & Kode Modul: jika =C maka 4 digit untuk kode klien lain untuk kode modul mandiri
3) Kode IC: satu karakter untuk IC
4) Kode Daya:
| Kode Daya |
| 01—99W |
100W |
120W |
150W |
200W |
250W |
300W |
350W |
400W |
450W |
500W |
| 01-99 |
A0 |
B0 |
C0 |
D0 |
E0 |
F0 |
G0 |
H0 |
J0 |
K0 |
5) Kode Tegangan:11=110V,12=120V,22=220V,23=230V
6) Kode CCT
| Kode CCT (K) |
|
1800
-
2000
|
2000
-
2200
|
2200
-
2400
|
2500
-
2700
|
2700
-
2900
|
3000
-
3200
|
3200
-
3400
|
3500
-
3700
|
4000
-
4300
|
4500
-
4800
|
5000
-
5500
|
5800
-
6300
|
6000
-
6500
|
6500
-
7000
|
| 18 |
20 |
22 |
25 |
27 |
30 |
32 |
35 |
40 |
45 |
50 |
58 |
60 |
65 |
Karakteristik Listrik & Optik (Ta=25℃) Tabel 2-1
| BARANG |
SIMBOL |
SATUAN |
Nilai khas |
| Tegangan Masukan |
Vin |
V |
230 |
| Masukan Arus |
JIKA |
mA |
52.5 |
| Frekuensi operasi |
F |
Hz |
50/60 |
| Daya Masukan |
P |
W |
12 |
| Faktor kekuatan |
PF |
kan |
0,95 |
| Distorsi Harmonik Total |
THD |
kan |
17% |
| Jenis Peredupan |
RNA ☑ TRIAC PWM 0-10V DALI □ DMX Cerdas Lainnya |
| Kapasitas lonjakan |
Vs |
KV |
0.8 |
| Kekuatan Listrik (AC) |
Ve |
KV |
- |
| Suhu Operasi/Kasus |
Ta/Tc |
℃ |
25/85 |
| Parameter LED |
TONGKOL |
| Fluks bercahaya |
v |
Lm
|
1445 |
| Efisiensi bercahaya |
v |
Lm/w |
120 |
| Temperatur warna |
CCT |
K |
4068 |
| Indeks Rendering Warna |
Ra/CRI |
kan |
80.5 |
| Distribusi Cahaya |
- |
- |
- |
| Sudut Pandang |
2θ 1/2 |
derajat |
- |
Sifat optik
Tempat Sampah Kromatisitas
TYF mematuhi standar ANSI C78.377A untuk struktur nampan kromatisitasnya.Untuk setiap segi empat ANSI untuk rentang CCT 2700K hingga 6500K, TYF menyediakan 5 Bins dan 3 Bins.
Tabel 4-1 Tempat Sampah 5 langkah
| CCT |
Langkah |
Cx |
Cy |
sebuah |
B |
theta |
| 2700K |
5 |
0,4578 |
0,4101 |
0,01350 |
0.00700 |
53.70 |
| 3000K |
5 |
0.4338 |
0,403 |
0,01390 |
0,00680 |
53.22 |
| 3500K |
5 |
0,4073 |
0.3917 |
0,01545 |
0,00690 |
54.00 |
| 4000K |
5 |
0.3818 |
0,3797 |
0,01565 |
0,00670 |
53,72 |
| 5000K |
5 |
0.3447 |
0,3553 |
0,01370 |
0,00590 |
59.62 |
| 5700K |
5 |
0.3287 |
0.3417 |
0,01243 |
0,00533 |
59.09 |
| 6000K |
5 |
0,3123 |
0,3282 |
0,01115 |
0,00475 |
58.57 |
Tabel 4-2 Tempat Sampah 3 langkah
| CCT |
Langkah |
Cx |
Cy |
sebuah |
B |
theta |
| 2700K |
3 |
0,4578 |
0,4101 |
0,00810 |
0,00420 |
53.70 |
| 3000K |
3 |
0.4338 |
0,403 |
0,00834 |
0,00408 |
53.22 |
| 3500K |
3 |
0,4073 |
0.3917 |
0,00927 |
0,00414 |
54.00 |
| 4000K |
3 |
0.3818 |
0,3797 |
0,00939 |
0,00402 |
53,72 |
| 5000K |
3 |
0.3447 |
0,3553 |
0,00822 |
0,00354 |
59.62 |
| 5700K |
3 |
0.3287 |
0.3417 |
0,00746 |
0,00320 |
59.09 |
| 6000K |
3 |
0,3123 |
0,3282 |
0,00669 |
0,00285 |
58.57 |
Kurva Listrik & Optik Khas
Gambar 4-2-1 Daya Relatif vs Tegangan, Tsebuah =25℃
Gambar 4-2-3 Pola Radiant, Tsebuah =25℃
| BARANG |
SIMBOL |
SATUAN |
Nilai |
| Disipasi Daya |
Pd |
W |
12 |
| Arus AC (RMS) |
JIKA |
mA |
52.5 |
| Tegangan AC (RMS) |
Vin |
V |
200~240 |
| Suhu Persimpangan LED |
Tj-LED |
℃ |
110 |
| Suhu Persimpangan IC |
Tj-IC |
℃ |
150 |
| Bagian atas IC suhu IC |
Tp |
℃ |
100 |
| Resistansi Termal LED (Titik Persimpangan / Solder) |
Rthj-s |
/W |
20 |
| IC Resistansi Termal (Junction / Titik Solder) |
Rthj-s |
/W |
- |
| Suhu Operasional |
Atas |
℃ |
-20~+85 |
| Suhu Penyimpanan |
Ts |
℃ |
-30~+100 |
| Sensitivitas ESD (HBM) |
Vesda |
KV |
±2 |
| Suhu Solder (Aliran Ulang) |
Tsld |
℃ |
- |
| Suhu Solder (Tangan) |
Tsld |
℃ |
350 3S |
Catatan:
1) Semua dimensi dalam milimeter. (Toleransi: ± 0.2mm)
2) Skala: Tidak Ada
Catatan:
1) Pilihan TYF.Modul DOB Direkomendasikan untuk menjaga suhu sambungan di bawah spesifikasi suhu sambungan maksimum. (Tabel 2-4).
Suhu timah LED dan suhu casing atas IC diukur dengan termokopel.Suhu penyalaan LED dan IC dapat dihitung dengan menggunakan rumus sebagai berikut.
Ts_max=Tj_max-Rθj-s * Pd
Misalnya:
Jika suhu timah LED dan suhu casing atas IC adalah 90℃ maka suhu sambungan LED
Tj=Ts_max+Rθj-s*Pd=90℃ + 12 /W* 1 W = 102
dan suhu sambungan IC
Tj=Ts_max+Rθj-s*Pd=90 + 15℃/W*2 W= 120
Resin Silikon Penyerahan DOB (AC-COB)
Pilihan TYF.Produk modul LED, dikemas dalam Baki plastik, sesuai dengan ukuran yang berbeda, XX PC setiap Baki plastik, seperti yang ditunjukkan berikut ini.produk tanpa kotak plastik dikemas dalam tas gelembung, untuk mencegah tekanan luar, pilih tas gelembung yang berbeda, sesuai dengan ukuran produk di setiap paket produk XX, produk yang dikemas akan disimpan dalam bentuk karton dan disegel, seperti yang ditunjukkan pada pengikut.
1) xx PCS modul LED per Baki 4) Informasi kotak & pengepakan
2) Baki tumpukan dan rekaman, modul XX LED nampan dan tambahan 1 nampan dummy masing-masing dari kotak.Tambahkan silika gel (masing-masing 1) di atas nampan
3) Penyegelan kemasan
