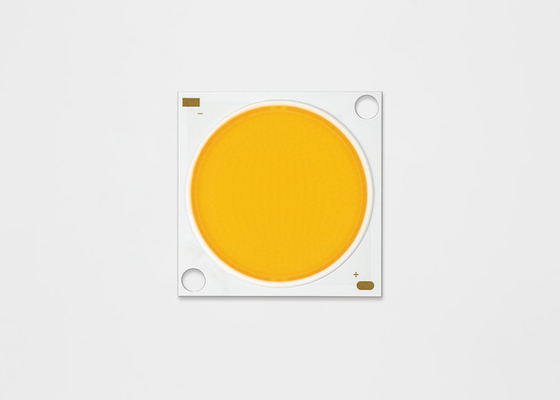

CL541818P4 Led Bridgelux Chip 80w Super Tinggi Lumen 160lm / W 32-36V Garansi 5 Tahun

Informasi Dasar
Tempat asal: Shenzhen
Nama merek: TYF
Sertifikasi: CE,RoHs,LM80
Nomor model: M54-01l
Kuantitas min Order: Negosiasi
Harga: negotiable
Waktu pengiriman: 5-7 hari
Syarat-syarat pembayaran: D / A, D / P, T / T, Western Union, MoneyGram
Menyediakan kemampuan: 1.000.000 pcs / hari
Informasi Detail
Kekuasaan: 80W Memancarkan warna: Putih Hangat, Putih Alami, Putih Dingin, Biru, Merah Muda
Chip bahan: InGaN, Bridgelux, Epileds Mengetik: tongkol dipimpin
Suhu warna: 6000-6500K, 3500K, 2800-7000k, Spektrum penuh Warna Rendering Index (Ra): 80,90,95
Sudut pandang (°): 140 tegangan: 32-36V
Aplikasi: lampu track, down light, lampu jalan Nama Produk: tongkol dipimpin
Garansi: 5 tahun Umur: 50000Hours
Menyoroti:

tongkol yang dipimpin chip

,

daya tinggi yang dipimpin chip


Deskripsi Produk

CL541818P4 bridlgeux 80 w lumen 160lm / w Chip super tinggi LED COB LM80 5 tahun garansi

• Khasiat 160 lm / W tipikal untuk 3000K, 80CRI

• Sumber cahaya dengan kepadatan fluks tinggi

• Penerangan yang seragam dan berkualitas tinggi

• Opsi minimum 70, 80, dan 90 CRI

• Jalur termal StreaCLined

• Binning warna yang sesuai dengan ENERGY STAR® / ANSI

struktur dengan standar 2, 3 dan 5 SDCM

• Lebih hemat energi daripada pijar, halogen

dan lampu neon

• Operasi DC tegangan tinggi atau tegangan rendah

• Seri produk dan logo perusahaan di bagian depan

• Sesuai RoHS

Penunjukan nomor bagian untuk array LED TYF ML Series dijelaskan sebagai berikut:

Nomor bagian

Daya Khas (W) Nominal CCT (K)

CRI

Minimum Pulsed Flux (lm) Fluks Berdenyut Khas (lm) Tegangan Khas (V) Nominal Current (mA) Khasiat Khas (lm / W)
CL54351818P430E * 7 82.9 3000 K 70 12027 12932 51.2 1620 156
CL54351818P435E * 7 82.9 3500 K 70 12181 13098 51.2 1620 158
CL54351818P440E * 7 82.9 4000 K 70 12258 13181 51.2 1620 159
CL54351818P450E * 7 82.9 5000 K 70 12413 13347 51.2 1620 161
CL54351818P457E * 7 82.9 5700 K 70 12490 13430 51.2 1620 162
CL54351818P465E * 7 82.9 6500 K 70 12413 13347 51.2 1620 161
CL54351818P422E * 8 82.9 2200 K 80 10100 10860 51.2 1620 131
CL54351818P427E * 8 82.9 2700 K 80 10948 11772 51.2 1620 142
CL54351818P430E * 8 82.9 3000 K 80 11256 12103 51.2 1620 146
CL54351818P435E * 8 82.9 3500 K 80 11410 12269 51.2 1620 148
CL54351818P440E * 8 82.9 4000 K 80 11487 12352 51.2 1620 149
CL54351818P450E * 8 82.9 5000 K 80 11642 12518 51.2 1620 151
CL54351818P457E * 8 82.9 5700 K 80 11796 12684 51.2 1620 153
CL54351818P465E * 8 82.9 6500 K 80 11642 12518 51.2 1620 151
CL54351818P422E * 9 82.9 2200 K 90 8943 9616 51.2 1620 116
CL54351818P427E * 9 82.9 2700 K 90 9791 10528 51.2 1620 127
CL54351818P430E * 9 82.9 3000 K 90 10023 10777 51.2 1620 130
CL54351818P435E * 9 82.9 3500 K 90 10177 10943 51.2 1620 132
CL54351818P440E * 9 82.9 4000 K 90 10254 11026 51.2 1620 133
CL54351818P450E * 9 82.9 5000 K 90 10408 11192 51.2 1620 135
CL54351818P457E * 9 82.9 5700 K 90 10485 11275 51.2 1620 136

5.1 Informasi Binning Warna


Gambar 1: Grafik Tempat Sampah dalam Ruang Warna xy (Kondisi Uji Berdenyut, Tj = 25 ° C)

CIE1931-x

Tabel 38: 2-Langkah hingga 5-langkah MacAdam ellipse color bin definition untuk TYF CoB Core Range

Nominal

CCT

Titik Tengah AXIS UTAMA (a, b)

Elips

Rotation Angel, θ

X Y 2-Langkah 3-Langkah 5-Langkah
2200K 0,5018 0,4153 (0,0048, 0,0027) (0,0072, 0,0041) (0,0120, 0,0067) 39.9
2500 rb 0,4806 0,4141 (0,0050, 0,0027) (0,0076, 0,0041) (0,0126, 0,0068) 53.1
27 00 K 0,4575 0,4101 (0,0053, 0,0027) (0,0080, 0,0041) (0,0133, 0,0068) 54.1
3000K 0,4338 0,4030 (0,0057, 0,0028) (0,0086, 0,0042) (0,0142, 0,0069) 53.7
3500K 0,4073 0,3917 (0,0062, 0,0028) (0,0093, 0,0041) (0,0155, 0,0069) 54.0
4000K 0,3818 0,3797 (0,0063, 0,0027) (0,0093, 0,0042) (0,0157, 0,0068) 53.4
5000 rb 0,3447 0,3553 (0,0054, 0,0024) (0,0081, 0,0035) (0,0135, 0,0059) 59.8
5700K 0,3290 0,3417 (0,0048, 0,0021) (0,0072, 0,0032) (0,0119, 0,0052) 58.8
6500K 0,3123 0,3282 (0,0044, 0,0018) (0,0066, 0,0027) (0,0110, 0,0045) 58.1


6.1 Tabel 39: Peringkat Maksimum


Catatan untuk Tabel 39:

  • Didorong array pada arus yang lebih tinggi namun pemeliharaan lumen dapat dikurangi.
  • Penurunan arus yang tepat harus diperhatikan untuk menjaga suhu persimpangan di bawah maksimum
  • Operasi berdenyut dengan arus penggerak puncak sama dengan puncak yang dinyatakan saat ini arus ke depan dapat diterima jika pulsa tepat waktu adalah ≤1ms per siklus dan siklus kerja adalah ≤10%
  • Dioda pemancar cahaya tidak dirancang untuk digerakkan dalam tegangan balik dan tidak akan menghasilkan cahaya dalam kondisi ini. Peringkat maksimum yang disediakan hanya untuk referensi.

Catatan: 1. Semua toleransi dimensi adalah ± 0,2mm kecuali dinyatakan lain. 2. Titik pengukuran Tc di katoda

KONDISI PENJUALAN YANG DISARANKAN

Untuk penyolderan manual. Silakan gunakan solder bebas timah dan solder harus dilaksanakan menggunakan bit solder pada a

suhu lebih rendah dari 350C, dan akan selesai dalam 3,5 detik untuk satu tanah. Tidak ada kekuatan eksternal yang diterapkan

ke bagian resin saat penyolderan diterapkan. Proses penyolderan selanjutnya harus dilakukan setelah produk memilikinya

kembali ke suhu sekitar. PERHATIAN: PENGENDALIAN SUHU

Pengemasan dan Pelabelan Produk
