LED COB Module, modul AC, Driverless 110v / 220v chip led 4000K Flood Light lampu jalan Led
Detail:

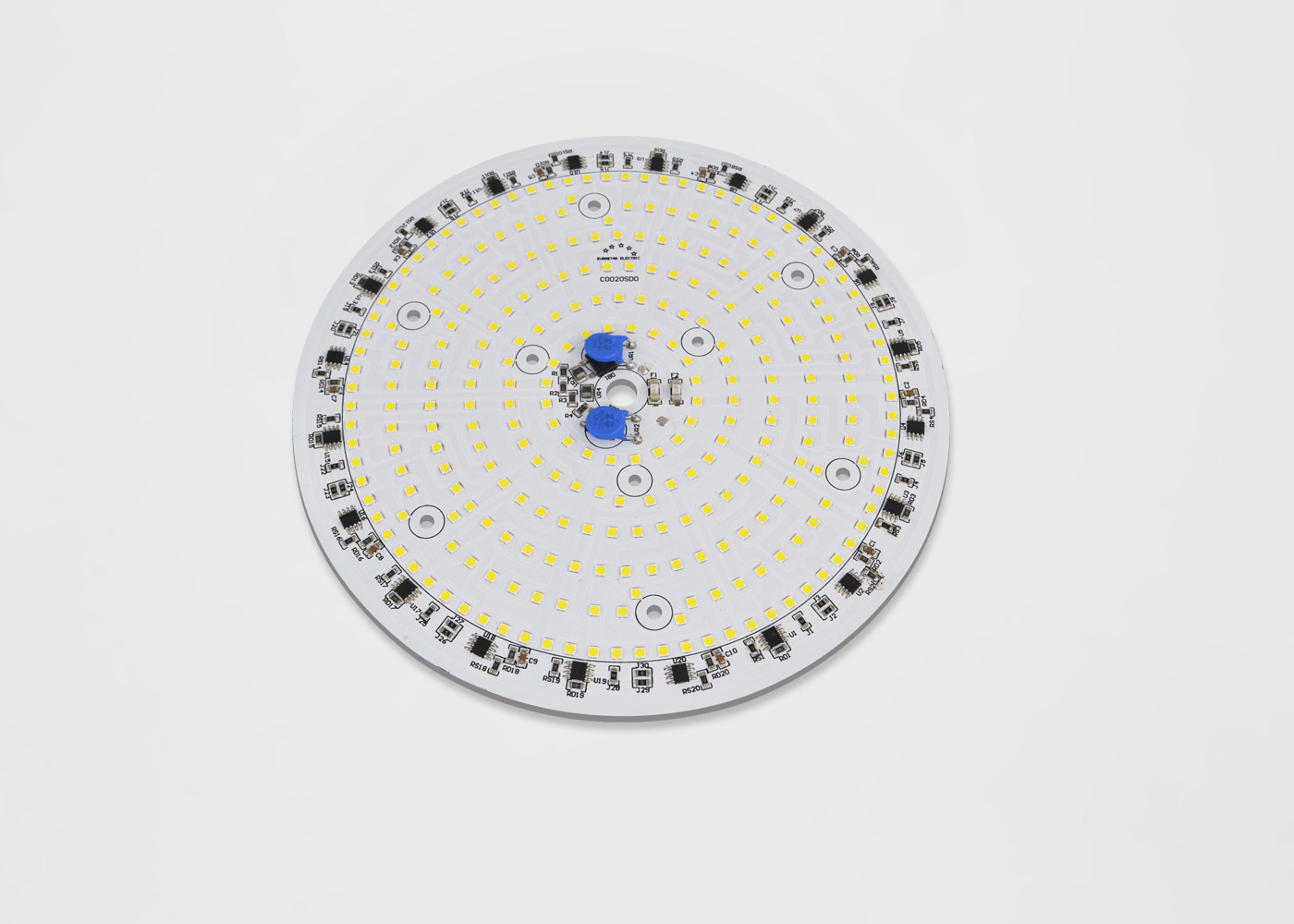

Nama item: AC SMD module untuk UFO high bay light
Jenis produk: modul AC
Tegangan: 110 / 220v
Tempat Asal: ShenZhen, Tiongkok
Model: TYF DQ195
MOQ: 1 set
1. Fitur Produk
- Menghubungkan Langsung ke Tegangan Saluran AC
- Efisiensi & Faktor Daya Tinggi
- Waktu umur panjang
- BOM sederhana
- Memenuhi Syarat
- Peraturan Tegangan Saluran
- Perakitan mudah
- Produk Bebas Timah
2. Aplikasi:
Dibutuhkan Gambar Teluk Tinggi / Banjir
3. Karakteristik Listrik & Optik (Ta = 25 ℃ ) Tabel 2-1
| Tegangan input | Vin | V | 230 |
| Input saat ini | JIKA | ma | 974.2 |
| Frekuensi operasi | F | Hz | 50/60 |
| Daya input | P | W | 203.3 |
| Faktor kekuatan | PF | ％ | 0,908 |
| Distorsi Harmonik Total | THD | ％ | 46,58% |
| Jenis Peredupan | RNA □ TRIAC □ PWM □ 0-10V □ DALI □ DMX □ Cerdas □ Lainnya |
| Kapasitas Lonjakan | Vs | KV | 1.5 |
| Kekuatan listrik (ac) | Ve | KV | 1.5 |
| Suhu Operasional / Kasing | Ta / Tc | ℃ | 25/85 |
| Parameter LED | 3030 |
| Fluks bercahaya | Φv | Lm | 20048 |
| Efisiensi Bercahaya | ηv | Lm / w | 98,59 |
| Temperatur warna | CCT | K | 5895 |
| Indeks Rendering Warna | Ra / CRI | ％ | 81.7 / 73.8 |
| Distribusi Cahaya | - | - | |
| Sudut pandang | 2θ 1/2 | Deg. | - |
4. Sifat optik
4.1 Tempat Chromaticity
TYF mematuhi standar ANSI C78.377A untuk struktur bin kromatisitasnya. Untuk setiap segi empat ANSI untuk rentang CCT dari 2700K hingga 6500K, TYF menyediakan 5 Bins dan 3 Bins.
Gambar 3-1 Tempat Chromaticity
Tabel 4-1 5 langkah Sampah
| CCT | Tangga | Cx | Cy | Sebuah | b | theta |
| 2700K | 5 | 0,4578 | 0,4101 | 0,01350 | 0,00700 | 53.70 |
| 3000K | 5 | 0,4338 | 0,403 | 0,01390 | 0,00680 | 53.22 |
| 3500K | 5 | 0,4073 | 0,3917 | 0,01545 | 0,00690 | 54.00 |
| 4000K | 5 | 0,3818 | 0,3797 | 0,01565 | 0,00670 | 53.72 |
| 5000 rb | 5 | 0,3447 | 0,3553 | 0,01370 | 0,00590 | 59.62 |
| 5700K | 5 | 0,3287 | 0,3417 | 0,01243 | 0,00533 | 59.09 |
| 6000 rb | 5 | 0,3123 | 0,3282 | 0,01115 | 0,00475 | 58.57 |
Tabel 4-2 3 langkah Sampah
| CCT | Tangga | Cx | Cy | Sebuah | b | theta |
| 2700K | 3 | 0,4578 | 0,4101 | 0,00810 | 0,00420 | 53.70 |
| 3000K | 3 | 0,4338 | 0,403 | 0,00834 | 0,00408 | 53.22 |
| 3500K | 3 | 0,4073 | 0,3917 | 0,00927 | 0,00414 | 54.00 |
| 4000K | 3 | 0,3818 | 0,3797 | 0,00939 | 0,00402 | 53.72 |
| 5000 rb | 3 | 0,3447 | 0,3553 | 0,00822 | 0,00354 | 59.62 |
| 5700K | 3 | 0,3287 | 0,3417 | 0,00746 | 0,00320 | 59.09 |
| 6000 rb | 3 | 0,3123 | 0,3282 | 0,00669 | 0,00285 | 58.57 |
4.2 Kurva Listrik & Optik Khas
Gambar 4-2-1 Daya Relatif vs Tegangan, T a = 25 ℃
Gambar 4-2-2 Fluks Luminous Relatif vs Tegangan, T a = 25 ℃
Gambar 4-2-3 Pola Radiant, T a = 25 ℃
5 . Spesifikasi Utama / Fitur Khusus:
1. Mengemudi langsung ke tegangan AC line: 120 / 230V, Tidak ada driver AC / DC
2. Dengan OTR, OVP, OCP, Kapasitas Lonjakan, 1000V
3. Sertifikasi PF, CE / UL Tinggi
4. Konsistensi warna yang baik, CRI Tinggi
5. Suhu Sekitar: -20-50 ℃, suhu case: <70 ℃
6. Ukuran Kecil, desain Fleksibel, ukuran PCB, CCT, Power, dapat disesuaikan sesuai dengan keinginan klien.
7. Waktu hidup> 30.000 jam
6. Pengemasan
TYF Opto. Produk modul LED, dikemas dalam Baki plastik, sesuai dengan ukuran yang berbeda, PC XX masing-masing Baki plastik, seperti yang ditunjukkan berikut ini. produk tanpa kotak plastik dikemas dalam tas gelembung, untuk mencegah tekanan luar, pilih tas gelembung yang berbeda, sesuai dengan ukuran produk di setiap paket produk XX, produk yang dikemas akan disimpan dalam bentuk karton dan disegel, seperti yang ditunjukkan dalam pengikut.
1) modul LED xx PCS per Baki 4) Informasi kotak & pengepakan
2) Penumpukan dan perekaman baki, modul LED XX
nampan dan tambahan 1 nampan boneka masing-masing
kotak. Tambahkan silika gel (masing-masing 1) di atas baki
3) Sealing packing
