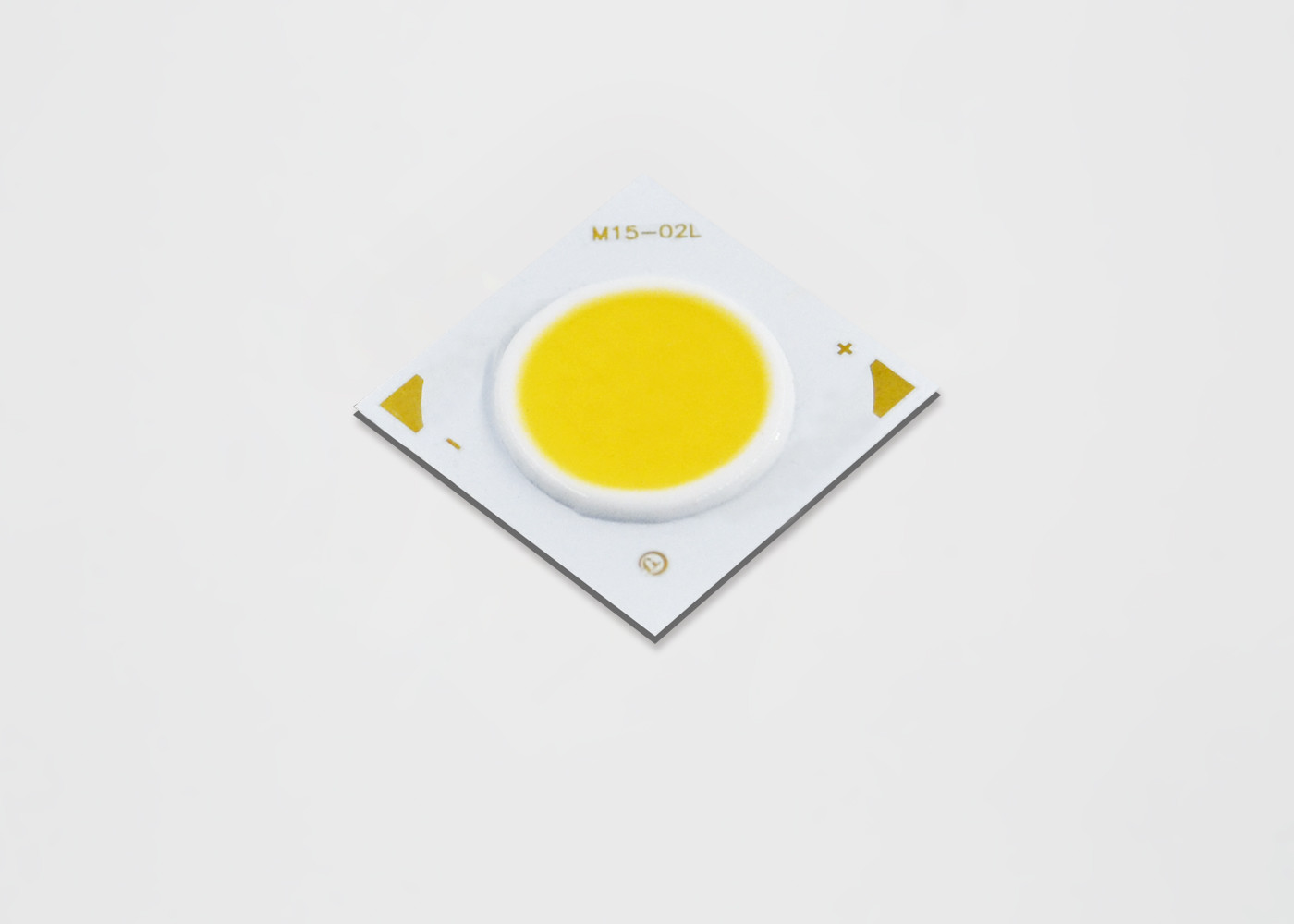

10w 15w Sport Light Par Light LM80 lulus COB dipimpin
• Khasiat 128 lm / W tipikal untuk 3000K, 80CRI
• Sumber cahaya dengan kepadatan fluks tinggi
• Penerangan yang seragam dan berkualitas tinggi
• Opsi minimum 70, 80, dan 90 CRI
• Jalur termal StreaCLined
• Struktur binning warna yang sesuai dengan ENERGY STAR® / ANSI dengan standar 2, 3 dan 5 SDCM
• Lebih hemat energi daripada lampu pijar, halogen, dan lampu neon
• Operasi DC tegangan tinggi atau tegangan rendah
• Seri produk dan logo perusahaan di bagian depan
• Sesuai RoHS
Penunjukan nomor bagian untuk array LED TYF ML Series dijelaskan sebagai berikut:
| | | | Min. | Ketik. | Maks. | LM / W | |
| Parameter | Simbol | Kondisi | CRI | Satuan |
| VF | JIKA = 320mA | / Tc = 25 ℃ | / | 18 | 19.2 | 20.4 | / | V |
| voltase |
| Fluks bercahaya | Φv | CCT: 5000-6500K | RA: 80 | 660 | 690 | - | > 110 | Lm (LM / W) |
| RA: 70 | - | - | - | - |
| CCT: 4000-4500K | RA: 80 | 660 | 690 | - | > 110 |
| RA: 70 | - | - | - | - |
| CCT: 2800-3200K | RA: 80 | 630 | 660 | - | > 105 |
| RA: 70 | - | - | - | - |
Informasi Pengaliran Warna
Gambar 1: Grafik Tempat Sampah dalam Ruang Warna xy (Kondisi Uji Berdenyut, Tj = 25 ° C)
CIE1931-x
Tabel 38: 2-Langkah hingga 5-langkah MacAdam ellipse color bin definition untuk TYF CoB Core Range
Nominal CCT | Titik Tengah | AXIS UTAMA (a, b) | Elips Rotation Angel, θ |
| X | Y | 2-Langkah | 3-Langkah | 5-Langkah |
| 2200K | 0,5018 | 0,4153 | (0,0048, 0,0027) | (0,0072, 0,0041) | (0,0120, 0,0067) | 39.9 |
| 2500 rb | 0,4806 | 0,4141 | (0,0050, 0,0027) | (0,0076, 0,0041) | (0,0126, 0,0068) | 53.1 |
| 27 00 K | 0,4575 | 0,4101 | (0,0053, 0,0027) | (0,0080, 0,0041) | (0,0133, 0,0068) | 54.1 |
| 3000K | 0,4338 | 0,4030 | (0,0057, 0,0028) | (0,0086, 0,0042) | (0,0142, 0,0069) | 53.7 |
| 3500K | 0,4073 | 0,3917 | (0,0062, 0,0028) | (0,0093, 0,0041) | (0,0155, 0,0069) | 54.0 |
| 4000K | 0,3818 | 0,3797 | (0,0063, 0,0027) | (0,0093, 0,0042) | (0,0157, 0,0068) | 53.4 |
| 5000 rb | 0,3447 | 0,3553 | (0,0054, 0,0024) | (0,0081, 0,0035) | (0,0135, 0,0059) | 59.8 |
| 5700K | 0,3290 | 0,3417 | (0,0048, 0,0021) | (0,0072, 0,0032) | (0,0119, 0,0052) | 58.8 |
| 6500K | 0,3123 | 0,3282 | (0,0044, 0,0018) | (0,0066, 0,0027) | (0,0110, 0,0045) | 58.1 |
Tabel 39: Peringkat Maksimum
Catatan untuk Tabel 39:
- Didorong array pada arus yang lebih tinggi namun pemeliharaan lumen dapat dikurangi.
- Penurunan arus yang tepat harus diperhatikan untuk menjaga suhu persimpangan di bawah maksimum
- Operasi berdenyut dengan arus penggerak puncak sama dengan puncak yang dinyatakan saat ini arus ke depan dapat diterima jika pulsa tepat waktu adalah ≤1ms per siklus dan siklus kerja adalah ≤10%
- Dioda pemancar cahaya tidak dirancang untuk digerakkan dalam tegangan balik dan tidak akan menghasilkan cahaya dalam kondisi ini. Peringkat maksimum yang disediakan hanya untuk referensi.
Catatan: 1. Semua toleransi dimensi adalah ± 0,2mm kecuali dinyatakan lain. 2. Titik pengukuran Tc di katoda
KONDISI PENJUALAN YANG DISARANKAN
Untuk penyolderan manual. Silakan gunakan solder bebas timah dan solder harus dilaksanakan menggunakan bit solder pada a
suhu lebih rendah dari 350C, dan akan selesai dalam 3,5 detik untuk satu tanah. Tidak ada kekuatan eksternal yang diterapkan
ke bagian resin saat penyolderan diterapkan. Proses penyolderan selanjutnya harus dilakukan setelah produk memilikinya
kembali ke suhu sekitar. PERHATIAN: PENGENDALIAN SUHU
Pengemasan dan Pelabelan Produk
