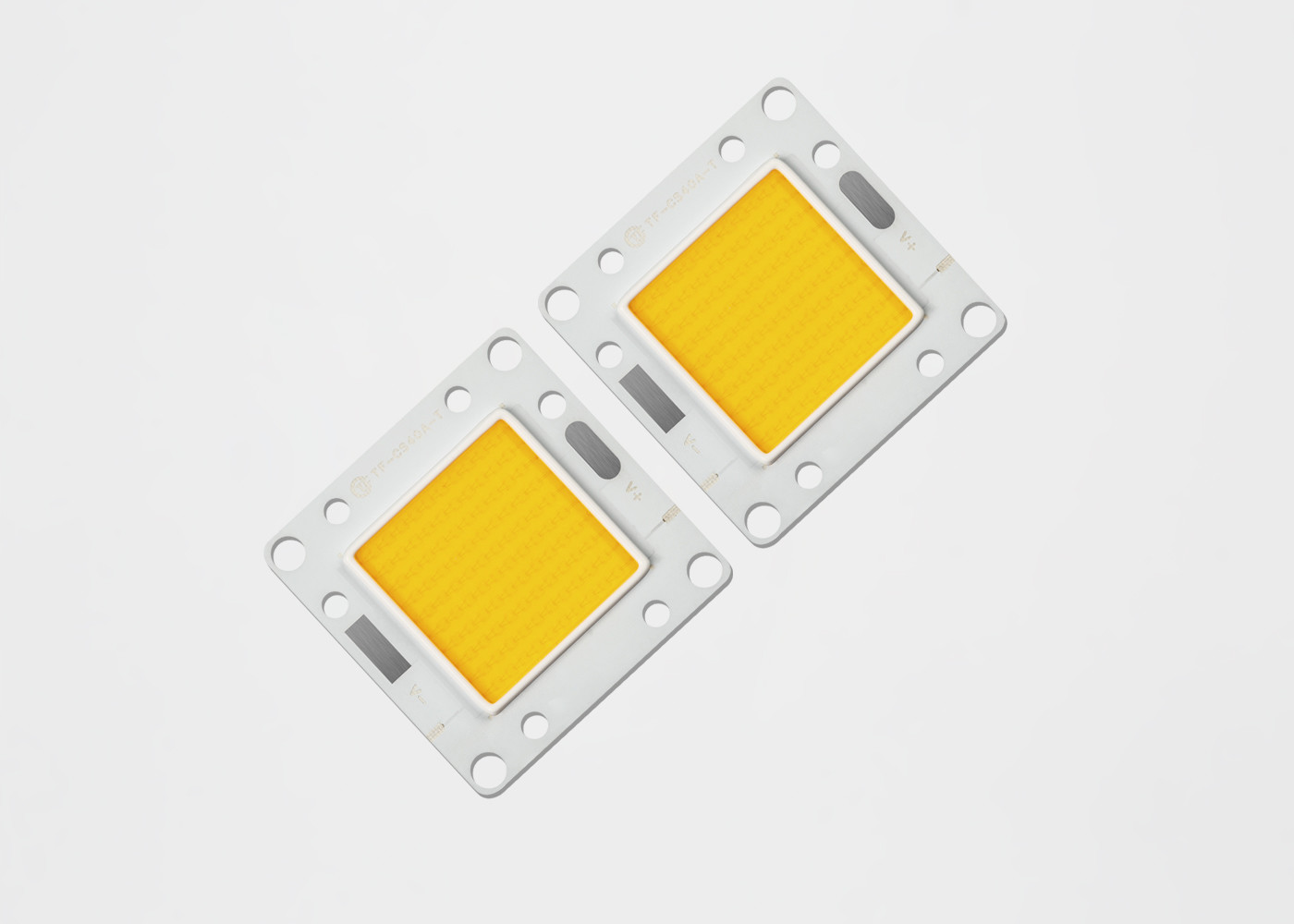

SDCM 200lm / W High Power Cob Led Bridgelux Operasi DC Tegangan Rendah Tinggi

SDCM 200lm/W High Power Cob Led Bridgelux High Low Voltage DC Operation
SDCM 200lm/W High Power Cob Led Bridgelux High Low Voltage DC Operation
Informasi Dasar
Tempat asal: Shenzhen
Nama merek: TYF
Sertifikasi: CE,RoHs
Nomor model: CS40A
Kuantitas min Order: Negosiasi
Harga: Dapat dinegosiasikan
Waktu pengiriman: 5-7 hari
Syarat-syarat pembayaran: D / A, D / P, T / T, Western Union, MoneyGram
Menyediakan kemampuan: 1.000.000 pcs / hari
Harga terbaik Hubungi sekarang
Informasi Detail
Jenis: LED COB bahan chip: Bridgleux
Memancarkan warna: Putih Hangat/Putih Alami/Putih Murni/Putih Dingin/Putih Dingin Kekuatan: 50W
Aplikasi: Lampu LED COB Masa hidup: 50000 Jam
Menyoroti:

200lm / W High Power Cob Led

,

SDCM High Power Cob Led

,

DC Operasi Cob Led Chips

Deskripsi Produk

50W 200lm/w Bridgleux LED COB Chips COB LED luar ruangan LM80



SDCM 200lm / W High Power Cob Led Bridgelux Operasi DC Tegangan Rendah Tinggi 0

• Khasiat 128 lm/W khas untuk 3000K, 80CRI

• Sumber cahaya kerapatan fluks tinggi yang ringkas

• Seragam, penerangan berkualitas tinggi

• Opsi CRI minimal 70, 80, dan 90

• Jalur termal StreaCLined

• Binning warna yang sesuai dengan ENERGY STAR® / ANSI

struktur dengan standar 2, 3 dan 5 SDCM

• Lebih hemat energi daripada lampu pijar, halogen

dan lampu neon

• Operasi DC tegangan tinggi atau tegangan rendah

• Seri produk dan logo perusahaan di bagian depan

• Sesuai RoHS



SDCM 200lm / W High Power Cob Led Bridgelux Operasi DC Tegangan Rendah Tinggi 1



Penunjukan nomor bagian untuk larik LED Seri TYF ML dijelaskan sebagai berikut:



SDCM 200lm / W High Power Cob Led Bridgelux Operasi DC Tegangan Rendah Tinggi 2

SDCM 200lm / W High Power Cob Led Bridgelux Operasi DC Tegangan Rendah Tinggi 3



BARANG NO. P(W) CCT(K) CRI MIN (lm)



MAX (lm)

 TEGANGAN (V) SAAT INI (mA) (lm/B)
HF40251006PB 30 3000 K 70 3186 3540 29.8 960 118
HF40251006PB 30 3500 K 70 3267 3630 29.8 960 121
HF40251006PB 30 4000 K 70 3321 3690 29.8 960 123
HF40251006PB 30 5000 K 70 3375 3750 29.8 960 125
HF40251006PB 30 5700 K 70 3429 3810 29.8 960 127
HF40251006PB 30 6500 K 70 3375 3750 29.8 960 125
HF40251006PB 30 3000 K 80 2916 3240 29.8 960 108
HF40251006PB 30 3500 K 80 2997 3330 29.8 960 111
HF40251006PB 30 4000 K 80 3051 3390 29.8 960 113
HF40251006PB 30 5000 K 80 3105 3450 29.8 960 115
HF40251006PB 30 5700 K 80 3159 3510 29.8 960 117
HF40251006PB 30 6500 K 80 3105 3450 29.8 960 115
HF40251010PB 50 3000 K 70 5220 5800 29.8 1600 116
HF40251010PB 50 3500 K 70 5355 5950 29.8 1600 119
HF40251010PB 50 4000 K 70 5445 6050 29.8 1600 121
HF40251010PB 50 5000 K 70 5535 6150 29.8 1600 123
HF40251010PB 50 5700 K 70 5625 6250 29.8 1600 125
HF40251010PB 50 6500 K 70 5535 6150 29.8 1600 123
HF40251010PB 50 3000 K 80 4770 5300 29.8 1600 106
HF40251010PB 50 3500 K 80 4905 5450 29.8 1600 109
HF40251010PB 50 4000 K 80 4995 5550 29.8 1600 111
HF40251010PB 50 5000 K 80 5085 5650 29.8 1600 113
HF40251010PB 50 5700 K 80 5175 5750 29.8 1600 115
HF40251010PB 50 6500 K 80 5085 5650 29.8 1600 113


SDCM 200lm / W High Power Cob Led Bridgelux Operasi DC Tegangan Rendah Tinggi 4



SDCM 200lm / W High Power Cob Led Bridgelux Operasi DC Tegangan Rendah Tinggi 5



SDCM 200lm / W High Power Cob Led Bridgelux Operasi DC Tegangan Rendah Tinggi 6

5.1 Informasi Binning Warna


Gambar 1: Grafik Tempat Uji dalam Ruang Warna xy (Kondisi Uji Berdenyut, Tj = 25°C)



SDCM 200lm / W High Power Cob Led Bridgelux Operasi DC Tegangan Rendah Tinggi 7

CIE1931-x



Tabel 38: Definisi nampan warna elips MacAdam 2-Langkah hingga 5 untuk Rentang Inti TYF CoB



Nominal

CCT

 Titik Tengah Sumbu UTAMA (a , b)

Elips







Malaikat Rotasi,θ
x kamu 2-Langkah 3-Langkah 5-Langkah
2200K 0.5018 0,4153 (0,0048 , 0,0027) (0,0072, 0,0041) (0,0120, 0,0067) 39.9
2500K 0,4806 0,4141 (0,0050, 0,0027) (0,0076, 0,0041) (0,0126, 0,0068) 53.1
2700K 0,4575 0,4101 (0,0053, 0,0027) (0,0080, 0,0041) (0,0133, 0,0068) 54.1
3000K 0.4338 0,4030 (0,0057, 0,0028) (0,0086, 0,0042) (0,0142, 0,0069) 53.7
3500K 0,4073 0.3917 (0,0062, 0,0028) (0,0093, 0,0041) (0,0155, 0,0069) 54.0
4000K 0.3818 0,3797 (0,0063, 0,0027) (0,0093, 0,0042) (0,0157, 0,0068) 53.4
5000K 0.3447 0,3553 (0,0054, 0,0024) (0,0081, 0,0035) (0,0135, 0,0059) 59.8
5700K 0.3290 0.3417 (0,0048, 0,0021) (0,0072, 0,0032) (0,0119, 0,0052) 58.8
6500K 0,3123 0,3282 (0,0044, 0,0018) (0,0066, 0,0027) (0,0110, 0,0045) 58.1







































































SDCM 200lm / W High Power Cob Led Bridgelux Operasi DC Tegangan Rendah Tinggi 8


6.1 Tabel 39: Peringkat Maksimum


SDCM 200lm / W High Power Cob Led Bridgelux Operasi DC Tegangan Rendah Tinggi 9

Catatan untuk Tabel 39:

  • Didorong array pada arus yang lebih tinggi namun pemeliharaan lumen dapat dikurangi.
  • Penurunan arus yang tepat harus diperhatikan untuk menjaga suhu sambungan di bawah maksimum
  • Operasi berdenyut dengan arus penggerak puncak yang sama dengan arus maju berdenyut puncak yang dinyatakan dapat diterima jika pulsa tepat waktu 1ms per siklus dan siklus kerja 10%
  • Dioda pemancar cahaya tidak dirancang untuk digerakkan dalam tegangan balik dan tidak akan menghasilkan cahaya dalam kondisi ini.Peringkat maksimum disediakan untuk referensi saja.



SDCM 200lm / W High Power Cob Led Bridgelux Operasi DC Tegangan Rendah Tinggi 10



SDCM 200lm / W High Power Cob Led Bridgelux Operasi DC Tegangan Rendah Tinggi 11



Catatan: 1. Semua toleransi dimensi adalah ±0.2mm kecuali dinyatakan lain.2. Titik pengukuran Tc di katoda



SDCM 200lm / W High Power Cob Led Bridgelux Operasi DC Tegangan Rendah Tinggi 12



KONDISI SOLDER YANG DIREKOMENDASIKAN

Untuk penyolderan manual.Harap gunakan penyolderan bebas timah dan penyolderan harus dilakukan dengan menggunakan mata penyolderan pada a

suhu lebih rendah dari 350C, dan harus selesai dalam waktu 3,5 detik untuk satu tanah.Tidak ada kekuatan eksternal yang akan diterapkan

ke bagian resin saat penyolderan dilakukan.Proses penyolderan selanjutnya harus dilakukan setelah produk memiliki

kembali ke suhu lingkungan.PERHATIAN: KONTROL SUHU



SDCM 200lm / W High Power Cob Led Bridgelux Operasi DC Tegangan Rendah Tinggi 13



9,Pengemasan dan Pelabelan



SDCM 200lm / W High Power Cob Led Bridgelux Operasi DC Tegangan Rendah Tinggi 14



SDCM 200lm / W High Power Cob Led Bridgelux Operasi DC Tegangan Rendah Tinggi 15

Label:

chip yang dipimpin tongkol,

tongkol daya tinggi,

modul yang dipimpin tongkol
