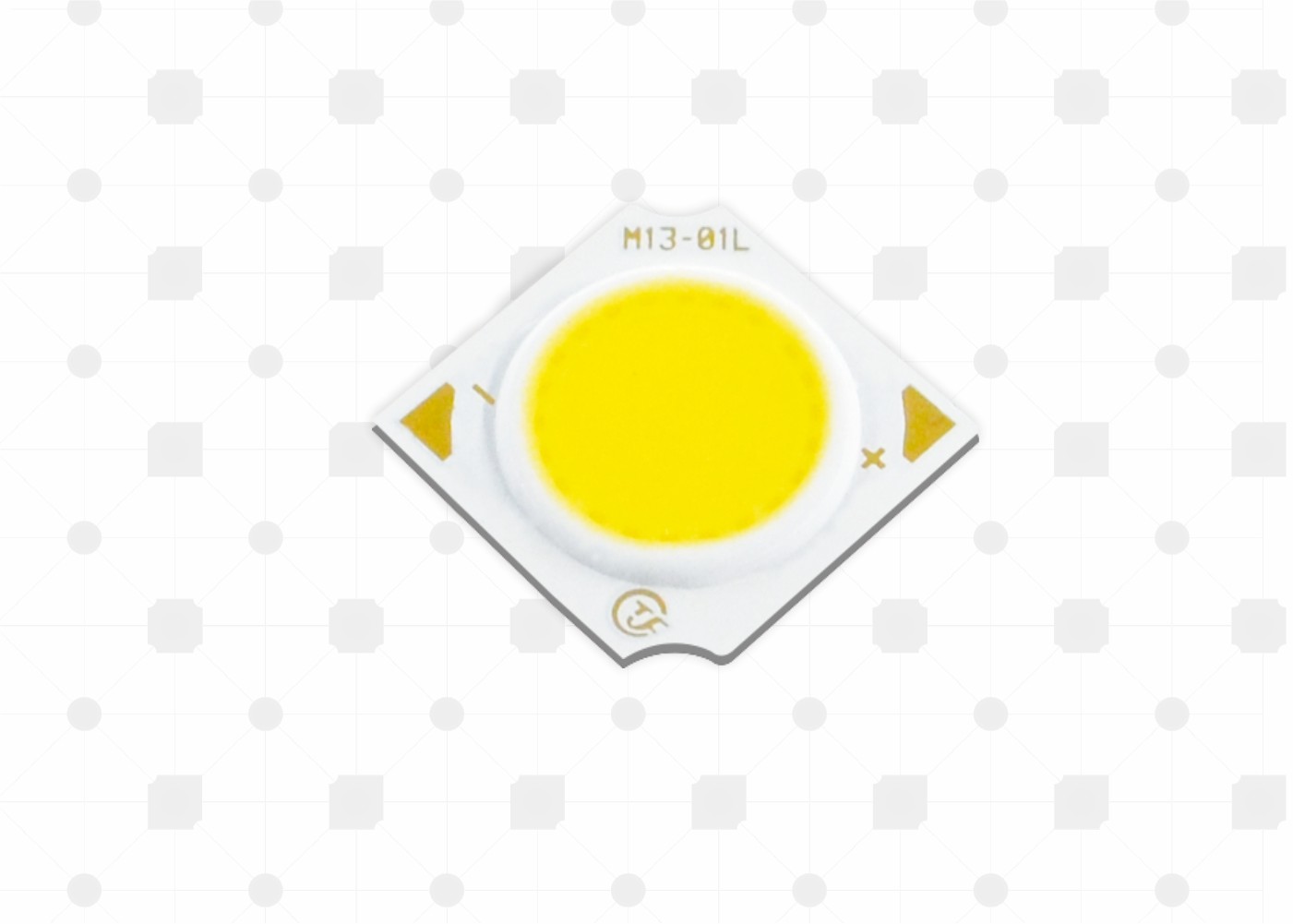

10W-1500W DC Flip Chip Cob Led 3 Tahun Garansi Struktur Sederhana Dan Mudah Untuk Menginstal

Informasi Dasar
Tempat asal: Shenzhen
Nama merek: TYF
Sertifikasi: CE,RoHs
Nomor model: Seri FC
Kuantitas min Order: Negosiasi
Harga: negotiable
Kemasan rincian: 4 pcs / baki, 2000 PCS / CTN
Waktu pengiriman: 3-5 hari kerja
Syarat-syarat pembayaran: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Menyediakan kemampuan: 1,00,000 PCS / hari
Informasi Detail
Memancarkan warna: Hangat putih, Natural putih, Cool putih Chip bahan: Bridgelux
Mengetik: tongkol dipimpin Aplikasi: COB LED tumbuh lampu
Nama Produk: Chip tongkol fleksibel Garansi: 3 Tahun
Menyoroti:

chip yang dipimpin

,

chip Bridgelux yang dipimpin


Deskripsi Produk

10W-1500W DC Flip Chip Cob LED, Garansi 3 Tahun, Ce Rohs

• Khasiat> 130 lm / W tipikal untuk 6000K, 70CRI (PB)

• Khasiat 140 lm / W tipikal untuk 6000K, 70CRI (P6)

• Dasar tembaga, konduktivitas termal 122-176W / (m · K) • Diameter pancaran terhadap tekanan 80kg
• Opsi minimum 70, 80 CRI
• Struktur binning warna yang sesuai dengan ENERGY STAR® / ANSI dengan standar 3 dan 5 SDCM
• Lebih hemat energi daripada lampu pijar, halogen, dan lampu neon
• Seri produk dan logo perusahaan di bagian depan • Sesuai RoHS

2 Keuntungan
• Stabilitas tinggi untuk aplikasi luar ruangan
• Mengurangi resistensi termal secara signifikan dan meningkatkan suhu pengoperasian
• Cahaya putih seragam dan konsisten

• Biaya pengoperasian lebih rendah • Mudah digunakan dengan detektor siang hari dan gerak untuk memungkinkan peningkatan penghematan energi
• Mengurangi biaya perawatan • Ramah lingkungan, tidak ada masalah pembuangan

Penunjukan nomor bagian untuk array LED Seri TYF Outdoor (OD) dijelaskan sebagai berikut:

Nomor bagian Daya Khas (W) Nominal CCT (K) Minimum Pulsed Flux (lm) Fluks Berdenyut Khas (lm) Tegangan Khas (V) Nominal Current (mA) Khasiat Khas (lm / W)
ML13070302P530E * 7 3.1 3000 K 377 419 9.6 320 135
ML13070302P535E * 7 3.1 3500 K 382 425 9.6 320 137
ML13070302P540E * 7 3.1 4000 K 385 428 9.6 320 138
ML13070302P550E * 7 3.1 5000 K 388 431 9.6 320 139
ML13070302P557E * 7 3.1 5700 K 391 434 9.6 320 140
ML13070302P565E * 7 3.1 6500 K 388 431 9.6 320 139
ML13070302P522E * 8 3.1 2200 K 304 338 9.6 320 109
ML13070302P527E * 8 3.1 2700 K 326 363 9.6 320 117
ML13070302P530E * 8 3.1 3000 K 338 375 9.6 320 121
ML13070302P535E * 8 3.1 3500 K 346 384 9.6 320 124
ML13070302P540E * 8 3.1 4000 K 352 391 9.6 320 126
ML13070302P550E * 8 3.1 5000 K 357 397 9.6 320 128
ML13070302P557E * 8 3.1 5700 K 363 403 9.6 320 130
ML13070302P565E * 8 3.1 6500 K 357 397 9.6 320 128
ML13070302P522E * 9 3.1 2200 K 262 291 9.6 320 94
ML13070302P527E * 9 3.1 2700 K 285 316 9.6 320 102
ML13070302P530E * 9 3.1 3000 K 296 329 9.6 320 106
ML13070302P535E * 9 3.1 3500 K 304 338 9.6 320 109
ML13070302P540E * 9 3.1 4000 K 310 344 9.6 320 111
ML13070302P550E * 9 3.1 5000 K 315 350 9.6 320 113
ML13070302P557E * 9 3.1 5700 K 321 357 9.6 320 115

5.1 Informasi Binning Warna


Gambar 1: Grafik Tempat Sampah dalam Ruang Warna xy (Kondisi Uji Berdenyut, Tj = 25 ° C)

CIE1931-x

Tabel 38: 2-Langkah hingga 5-langkah MacAdam ellipse color bin definition untuk TYF CoB Core Range

Nominal

CCT

Titik Tengah AXIS UTAMA (a, b)

Elips

Rotation Angel, θ

X Y 2-Langkah 3-Langkah 5-Langkah
2200K 0,5018 0,4153 (0,0048, 0,0027) (0,0072, 0,0041) (0,0120, 0,0067) 39.9
2500 rb 0,4806 0,4141 (0,0050, 0,0027) (0,0076, 0,0041) (0,0126, 0,0068) 53.1
27 00 K 0,4575 0,4101 (0,0053, 0,0027) (0,0080, 0,0041) (0,0133, 0,0068) 54.1
3000K 0,4338 0,4030 (0,0057, 0,0028) (0,0086, 0,0042) (0,0142, 0,0069) 53.7
3500K 0,4073 0,3917 (0,0062, 0,0028) (0,0093, 0,0041) (0,0155, 0,0069) 54.0
4000K 0,3818 0,3797 (0,0063, 0,0027) (0,0093, 0,0042) (0,0157, 0,0068) 53.4
5000 rb 0,3447 0,3553 (0,0054, 0,0024) (0,0081, 0,0035) (0,0135, 0,0059) 59.8
5700K 0,3290 0,3417 (0,0048, 0,0021) (0,0072, 0,0032) (0,0119, 0,0052) 58.8
6500K 0,3123 0,3282 (0,0044, 0,0018) (0,0066, 0,0027) (0,0110, 0,0045) 58.1


6.1 Tabel 39: Peringkat Maksimum


Catatan untuk Tabel 12:

  • Didorong array pada arus yang lebih tinggi namun pemeliharaan lumen dapat dikurangi.
  • Penurunan arus yang tepat harus diperhatikan untuk menjaga suhu persimpangan di bawah maksimum
  • Operasi berdenyut dengan arus penggerak puncak sama dengan puncak yang dinyatakan saat ini arus ke depan dapat diterima jika pulsa tepat waktu adalah ≤1ms per siklus dan siklus kerja adalah ≤10%
  • Dioda pemancar cahaya tidak dirancang untuk digerakkan dalam tegangan balik dan tidak akan menghasilkan cahaya dalam kondisi ini. Peringkat maksimum yang disediakan hanya untuk referensi.

Catatan: 1. Semua toleransi dimensi adalah ± 0,2mm kecuali dinyatakan lain. 2. Titik pengukuran Tc di katoda

KONDISI PENJUALAN YANG DISARANKAN

Untuk penyolderan manual. Silakan gunakan solder bebas timah dan solder harus dilaksanakan menggunakan bit solder pada a

suhu lebih rendah dari 350C, dan akan selesai dalam 3,5 detik untuk satu tanah. Tidak ada kekuatan eksternal yang diterapkan

ke bagian resin saat penyolderan diterapkan. Proses penyolderan selanjutnya harus dilakukan setelah produk memilikinya

kembali ke suhu sekitar. PERHATIAN: PENGENDALIAN SUHU

Pengemasan dan Pelabelan Produk
