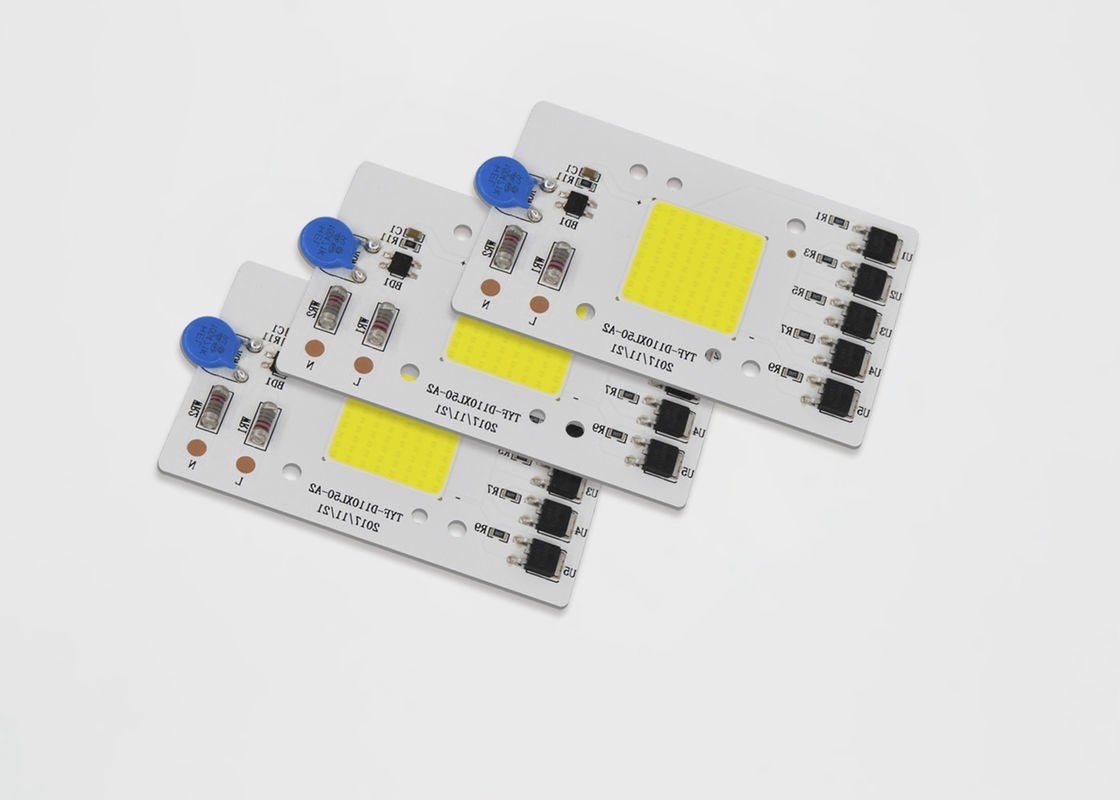

Full Spectrum AC LED Module 50W 30W Ac Dimmable 52 * 84mm Untuk Flood Light

Full Spectrum AC LED Module 50W 30W Ac Dimmable 52 * 84mm Untuk Flood Light
Full Spectrum AC LED Module 50W 30W Ac Dimmable 52 * 84mm Untuk Flood Light

Gambar besar :  Full Spectrum AC LED Module 50W 30W Ac Dimmable 52 * 84mm Untuk Flood Light

Detail produk:
Tempat asal: Cina
Nama merek: TYF
Sertifikasi: CE CB ROHS
Nomor model: D5284
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: Negosiasi
Harga: Negotiable
Kemasan rincian: Kraft kotak kertas
Waktu pengiriman: 20 hari kerja
Syarat-syarat pembayaran: L/C, D/A, D/P, T/T, Western Union
Menyediakan kemampuan: 10.000 lembar per bulan

Full Spectrum AC LED Module 50W 30W Ac Dimmable 52 * 84mm Untuk Flood Light

Deskripsi
Model: TYF D5284 Nomor bagian: D5284C2023E0DA30582
Redup: 52 * 84mm tegangan: 220 / 230v
Watt: 50W warna: Pink
PF: mengatakan 0,9 THD: 35%
Peredupan: Ya
Cahaya Tinggi:

daya tinggi dipimpin modul

,

modul dipimpin tahan air

Full Spectrum 50W 30W Ac Cob Led Dimmable Untuk Flood Light Bridgelux chip berkualitas tinggi di dalamnya

1. Detail:

Nama item: AC modul COB untuk lampu outdoor yang dipimpin

Jenis produk: modul AC

Tegangan: 110V / 220v

Tempat Asal: ShenZhen, Tiongkok

Model: TYF D5284

MOQ: 100 Pieces

1.1 Fitur Produk

  • Menghubungkan Langsung ke Tegangan Saluran AC
  • Efisiensi & Faktor Daya Tinggi
  • Waktu umur panjang
  • BOM sederhana
  • Memenuhi Syarat
  • Peraturan Tegangan Saluran
  • Perakitan mudah

2. Aplikasi:

3. Karakteristik Listrik & Optik (Ta = 25 ) Tabel 2-1

BARANG SIMBOL SATUAN Nilai Khas
Tegangan input Vin V 230
Input saat ini JIKA ma 236.2
Frekuensi operasi F Hz 50/60
Daya input P W 49.49
Faktor kekuatan PF 0,911
Distorsi Harmonik Total THD 45,7%
Jenis Peredupan RNA □ TRIAC □ PWM □ 0-10V □ DALI □ DMX □ Cerdas □ Lainnya
Kapasitas Lonjakan Vs KV 1
Kekuatan listrik (ac) Ve KV 1.5
Suhu Operasional / Kasing Ta / Tc 25/85
Parameter LED TONGKOL
Fluks bercahaya Φv Lm 4680.9
Efisiensi Bercahaya ηv Lm / w 94.57
Temperatur warna CCT K 6381
Indeks Rendering Warna Ra / CRI 70.2 / 59.0
Distribusi Cahaya - -
Sudut pandang 2θ 1/2 Deg. -

3.1 Peringkat Maksimum Mutlak (Ta = 25 ) Tabel 2-4

BARANG SIMBOL SATUAN Nilai
Disipasi daya Pd W 52.5
Arus AC (RMS) JIKA ma 248.5
Tegangan AC (RMS) Vin V 220 ~ 240
Suhu Persimpangan LED Tj-LED 120
IC Junction Temperature Tj-IC 150
Atas suhu IC IC Tp 100
LED Thermal Resistance (Persimpangan / titik Solder) Rthj-s ℃ / W 20
IC Thermal Resistance (Persimpangan / titik Solder) Rthj-s ℃ / W 40
Suhu Operasional Untuk -20 ~ + 85
Suhu penyimpanan Ts -40 ~ + 100
ESD Sensitivity (HBM) Vesd KV ± 2
Suhu Solder (Reflow) Tsld -
Suhu Solder (Tangan) Tsld 350 3S

4. Sifat optik

4.1 Tempat Chromaticity

TYF mematuhi standar ANSI C78.377A untuk struktur bin kromatisitasnya. Untuk setiap segi empat ANSI untuk rentang CCT dari 2700K hingga 6500K, TYF menyediakan 5 Bins dan 3 Bins.

Gambar 4-1-1 Tempat Chromaticity

Tabel 4-1-2 5 langkah Bins

CCT Tangga Cx Cy Sebuah b theta
2700K 5 0,4578 0,4101 0,01350 0,00700 53.70
3000K 5 0,4338 0,403 0,01390 0,00680 53.22
3500K 5 0,4073 0,3917 0,01545 0,00690 54.00
4000K 5 0,3818 0,3797 0,01565 0,00670 53.72
5000 rb 5 0,3447 0,3553 0,01370 0,00590 59.62
5700K 5 0,3287 0,3417 0,01243 0,00533 59.09
6000 rb 5 0,3123 0,3282 0,01115 0,00475 58.57

Tabel 4--1-3 3step Bins

CCT Tangga Cx Cy Sebuah b theta
2700K 3 0,4578 0,4101 0,00810 0,00420 53.70
3000K 3 0,4338 0,403 0,00834 0,00408 53.22
3500K 3 0,4073 0,3917 0,00927 0,00414 54.00
4000K 3 0,3818 0,3797 0,00939 0,00402 53.72
5000 rb 3 0,3447 0,3553 0,00822 0,00354 59.62
5700K 3 0,3287 0,3417 0,00746 0,00320 59.09
6000 rb 3 0,3123 0,3282 0,00669 0,00285 58.57

4.2 Kurva Listrik & Optik Khas

Gambar 4-2-1 Daya Relatif vs Tegangan, T a = 25 ℃

Gambar 4-2-2 Fluks Luminous Relatif vs Tegangan, T a = 25 ℃

Gambar 4-2-3 Pola Radiant, T a = 25 ℃

5 . Spesifikasi Utama / Fitur Khusus:

1. Mengemudi langsung ke tegangan AC line: 120 / 230V, Tidak ada driver AC / DC

2. Dengan OTR, OVP, OCP, Kapasitas Lonjakan, 1000V

3. Sertifikasi PF, CE / UL Tinggi

4. Konsistensi warna yang baik, CRI Tinggi

5. Suhu Sekitar: -20-50 ℃, suhu case: <70 ℃

6. Ukuran Kecil, desain Fleksibel, ukuran PCB, CCT, Power, dapat disesuaikan sesuai dengan keinginan klien.

7. Waktu hidup> 30.000 jam

6. Pengemasan

TYF Opto. Produk modul LED, dikemas dalam Baki plastik, sesuai dengan ukuran yang berbeda, PC XX masing-masing Baki plastik, seperti yang ditunjukkan berikut ini. produk tanpa kotak plastik dikemas dalam tas gelembung, untuk mencegah tekanan luar, pilih tas gelembung yang berbeda, sesuai dengan ukuran produk di setiap paket produk XX, produk yang dikemas akan disimpan dalam bentuk karton dan disegel, seperti yang ditunjukkan dalam pengikut.

1) modul LED xx PCS per Baki 4) Informasi kotak & pengepakan

2) Penumpukan dan perekaman baki, baki modul LED XX dan tambahan 1 nampan boneka masing-masing kotak. Tambahkan silika gel (masing-masing 1) di atas baki

3) Sealing packing
