55W 160lm / W Lampu Jalan Chip Led Cob CL36241812P4 Kuat Anti-Ekstrusi

55W 160lm / W Lampu Jalan Chip Led Cob CL36241812P4 Kuat Anti-Ekstrusi
55W 160lm / W Lampu Jalan Chip Led Cob CL36241812P4 Kuat Anti-Ekstrusi

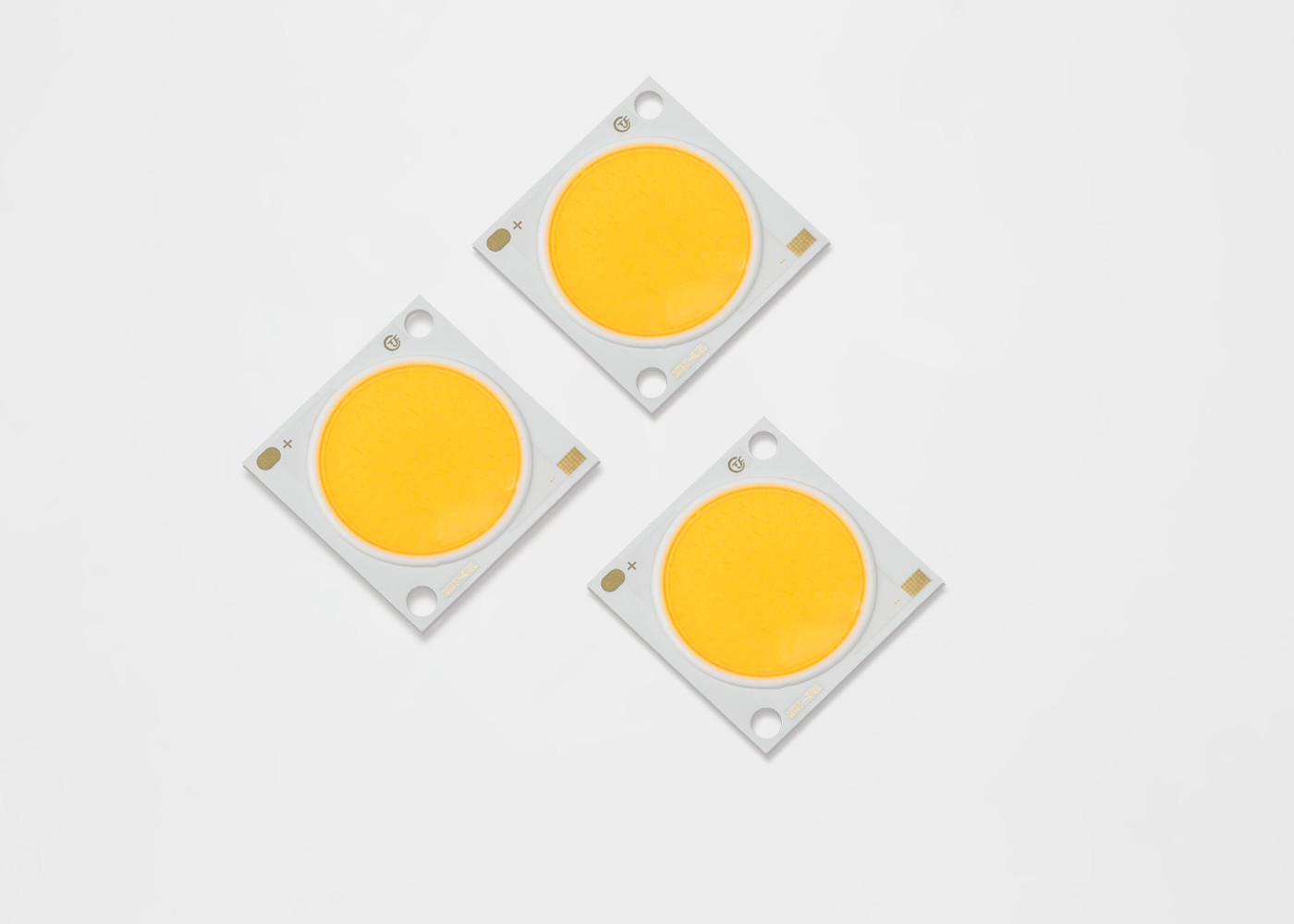

Gambar besar :  55W 160lm / W Lampu Jalan Chip Led Cob CL36241812P4 Kuat Anti-Ekstrusi

Detail produk:
Tempat asal: Shenzhen
Nama merek: TYF
Sertifikasi: CE,RoHs,LM80
Nomor model: M36-02L
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: Negosiasi
Harga: Negotiable
Waktu pengiriman: 5-7 hari
Syarat-syarat pembayaran: D / A, D / P, T / T, Western Union, MoneyGram
Menyediakan kemampuan: 1.000.000 pcs / hari

55W 160lm / W Lampu Jalan Chip Led Cob CL36241812P4 Kuat Anti-Ekstrusi

Deskripsi
Kekuasaan: 55W Memancarkan warna: Putih Hangat, Putih Alami, Putih Dingin, Biru, Merah Muda
Chip bahan: InGaN, Bridgelux, Epileds Mengetik: tongkol dipimpin
Suhu warna: 6000-6500K, 3500K, 2800-7000k, Spektrum penuh Warna Rendering Index (Ra): 80,90,95
Sudut pandang (°): 140 tegangan: 32-36V
Aplikasi: lampu track, down light, lampu jalan Nama Produk: tongkol dipimpin
Garansi: 5 tahun Umur: 50000Hours
Cahaya Tinggi:

tongkol yang dipimpin chip

,

chip yang dipimpin cahaya

CL36241812P4 55 W 160lm / w lampu jalan bridgleux cob lm80 LED Chips lumen tinggi keandalan tinggi leds

• Khasiat 160 lm / W tipikal untuk 3000K, 80CRI

• Sumber cahaya dengan kepadatan fluks tinggi

• Penerangan yang seragam dan berkualitas tinggi

• Opsi minimum 70, 80, dan 90 CRI

• Jalur termal StreaCLined

• Binning warna yang sesuai dengan ENERGY STAR® / ANSI

struktur dengan standar 2, 3 dan 5 SDCM

• Lebih hemat energi daripada pijar, halogen

dan lampu neon

• Operasi DC tegangan tinggi atau tegangan rendah

• Seri produk dan logo perusahaan di bagian depan

• Sesuai RoHS

Penunjukan nomor bagian untuk array LED TYF ML Series dijelaskan sebagai berikut:

Nomor bagian

Daya Khas (W) Nominal CCT (K)

CRI

Minimum Pulsed Flux (lm) Fluks Berdenyut Khas (lm) Tegangan Khas (V) Nominal Current (mA) Khasiat Khas (lm / W)
CL36241812P430E * 7 55.3 3000 K 70 8229 8848 51.2 1080 160
CL36241812P435E * 7 55.3 3500 K 70 8383 9014 51.2 1080 163
CL36241812P440E * 7 55.3 4000 K 70 8486 9125 51.2 1080 165
CL36241812P450E * 7 55.3 5000 K 70 8589 9235 51.2 1080 167
CL36241812P457E * 7 55.3 5700 K 70 8692 9346 51.2 1080 169
CL36241812P465E * 7 55.3 6500 K 70 8589 9235 51.2 1080 167
CL36241812P422E * 8 55.3 2200 K 80 6840 7355 51.2 1080 133
CL36241812P427E * 8 55.3 2700 K 80 7354 7908 51.2 1080 143
CL36241812P430E * 8 55.3 3000 K 80 7714 8295 51.2 1080 150
CL36241812P435E * 8 55.3 3500 K 80 7817 8406 51.2 1080 152
CL36241812P440E * 8 55.3 4000 K 80 7920 8516 51.2 1080 154
CL36241812P450E * 8 55.3 5000 K 80 8022 8625 51.2 1080 156
CL36241812P457E * 8 55.3 5700 K 80 8074 8682 51.2 1080 157
CL36241812P465E * 8 55.3 6500 K 80 8074 8682 51.2 1080 157
CL36241812P422E * 9 55.3 2200 K 90 5863 6304 51.2 1080 114
CL36241812P427E * 9 55.3 2700 K 90 6274 6747 51.2 1080 122
CL36241812P430E * 9 55.3 3000 K 90 6583 7078 51.2 1080 128
CL36241812P435E * 9 55.3 3500 K 90 6789 7300 51.2 1080 132
CL36241812P440E * 9 55.3 4000 K 90 6840 7355 51.2 1080 133
CL36241812P450E * 9 55.3 5000 K 90 6891 7410 51.2 1080 134
CL36241812P457E * 9 55.3 5700 K 90 6942 7465 51.2 1080 135

4, Aplikasi:

5.1 Informasi Binning Warna


Gambar 1: Grafik Tempat Sampah dalam Ruang Warna xy (Kondisi Uji Berdenyut, Tj = 25 ° C)

CIE1931-x

Tabel 38: 2-Langkah hingga 5-langkah MacAdam ellipse color bin definition untuk TYF CoB Core Range

Nominal

CCT

Titik Tengah AXIS UTAMA (a, b)

Elips

Rotation Angel, θ

X Y 2-Langkah 3-Langkah 5-Langkah
2200K 0,5018 0,4153 (0,0048, 0,0027) (0,0072, 0,0041) (0,0120, 0,0067) 39.9
2500 rb 0,4806 0,4141 (0,0050, 0,0027) (0,0076, 0,0041) (0,0126, 0,0068) 53.1
27 00 K 0,4575 0,4101 (0,0053, 0,0027) (0,0080, 0,0041) (0,0133, 0,0068) 54.1
3000K 0,4338 0,4030 (0,0057, 0,0028) (0,0086, 0,0042) (0,0142, 0,0069) 53.7
3500K 0,4073 0,3917 (0,0062, 0,0028) (0,0093, 0,0041) (0,0155, 0,0069) 54.0
4000K 0,3818 0,3797 (0,0063, 0,0027) (0,0093, 0,0042) (0,0157, 0,0068) 53.4
5000 rb 0,3447 0,3553 (0,0054, 0,0024) (0,0081, 0,0035) (0,0135, 0,0059) 59.8
5700K 0,3290 0,3417 (0,0048, 0,0021) (0,0072, 0,0032) (0,0119, 0,0052) 58.8
6500K 0,3123 0,3282 (0,0044, 0,0018) (0,0066, 0,0027) (0,0110, 0,0045) 58.1


6.1 Tabel 39: Peringkat Maksimum


Catatan untuk Tabel 39:

  • Didorong array pada arus yang lebih tinggi namun pemeliharaan lumen dapat dikurangi.
  • Penurunan arus yang tepat harus diperhatikan untuk menjaga suhu persimpangan di bawah maksimum
  • Operasi berdenyut dengan arus penggerak puncak sama dengan puncak yang dinyatakan saat ini arus ke depan dapat diterima jika pulsa tepat waktu adalah ≤1ms per siklus dan siklus kerja adalah ≤10%
  • Dioda pemancar cahaya tidak dirancang untuk digerakkan dalam tegangan balik dan tidak akan menghasilkan cahaya dalam kondisi ini. Peringkat maksimum yang disediakan hanya untuk referensi.

Catatan: 1. Semua toleransi dimensi adalah ± 0,2mm kecuali dinyatakan lain. 2. Titik pengukuran Tc di katoda

8, AWAS

KONDISI PENJUALAN YANG DISARANKAN

Untuk penyolderan manual. Silakan gunakan solder bebas timah dan solder harus dilaksanakan menggunakan bit solder pada a

suhu lebih rendah dari 350C, dan akan selesai dalam 3,5 detik untuk satu tanah. Tidak ada kekuatan eksternal yang diterapkan

ke bagian resin saat penyolderan diterapkan. Proses penyolderan selanjutnya harus dilakukan setelah produk memilikinya

kembali ke suhu sekitar. PERHATIAN: PENGENDALIAN SUHU

Pengemasan dan Pelabelan Produk
