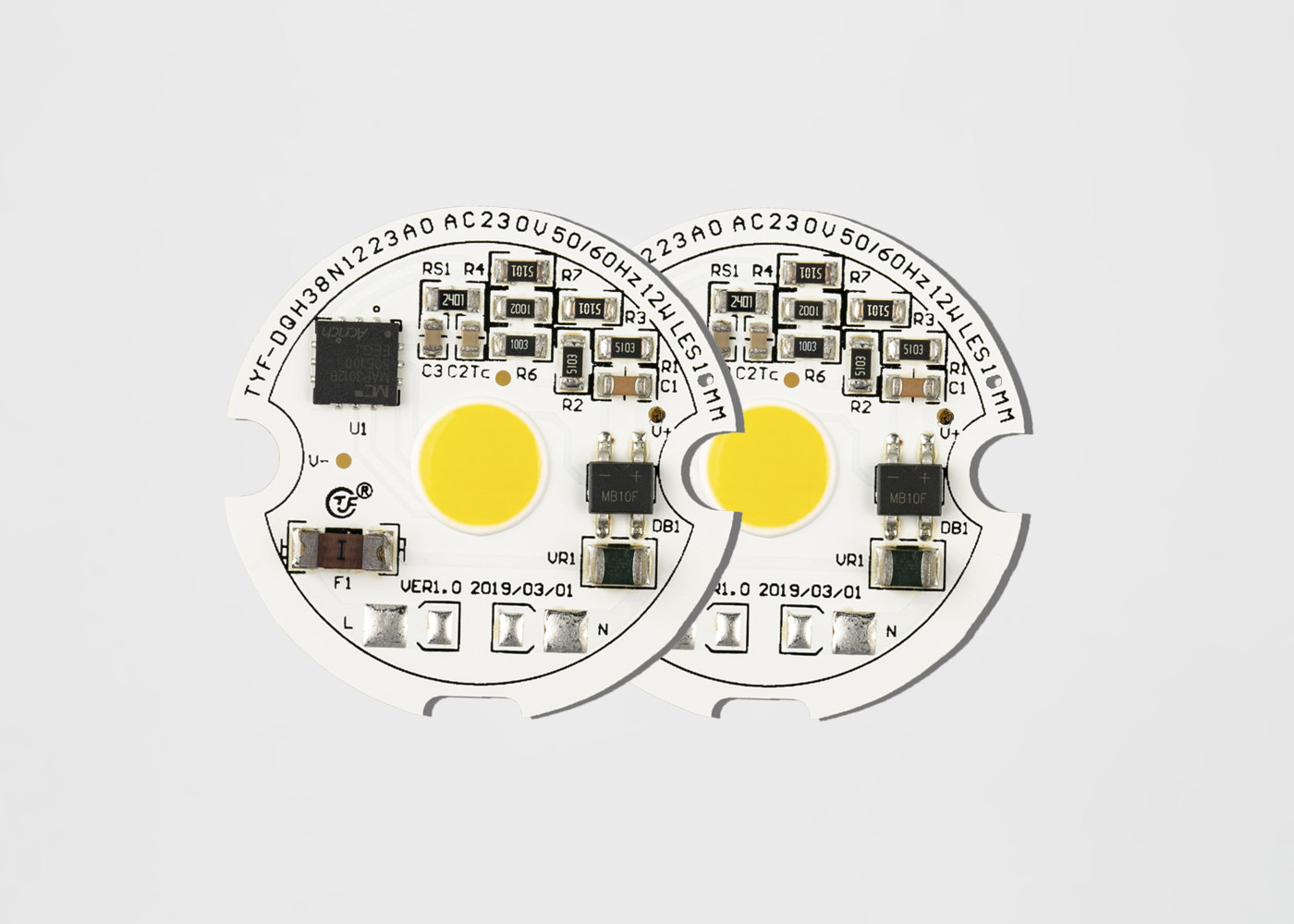

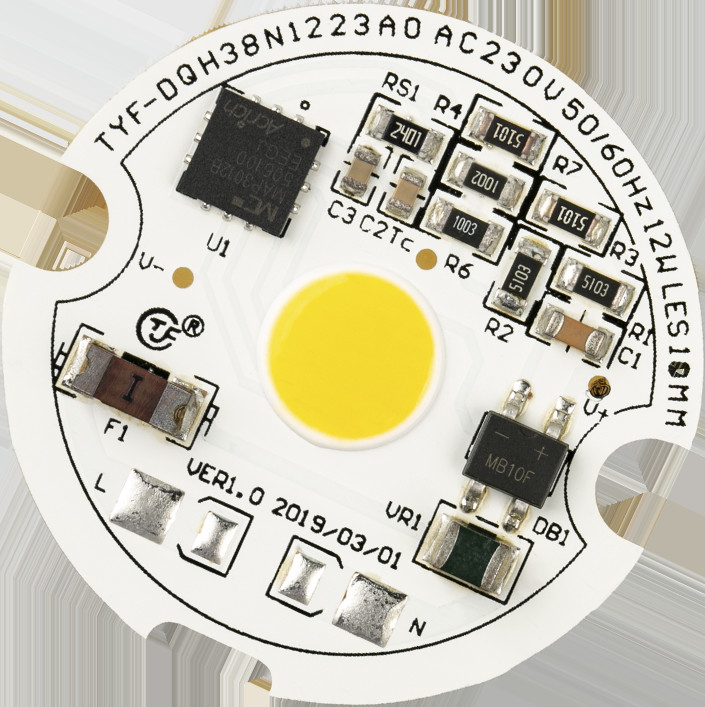

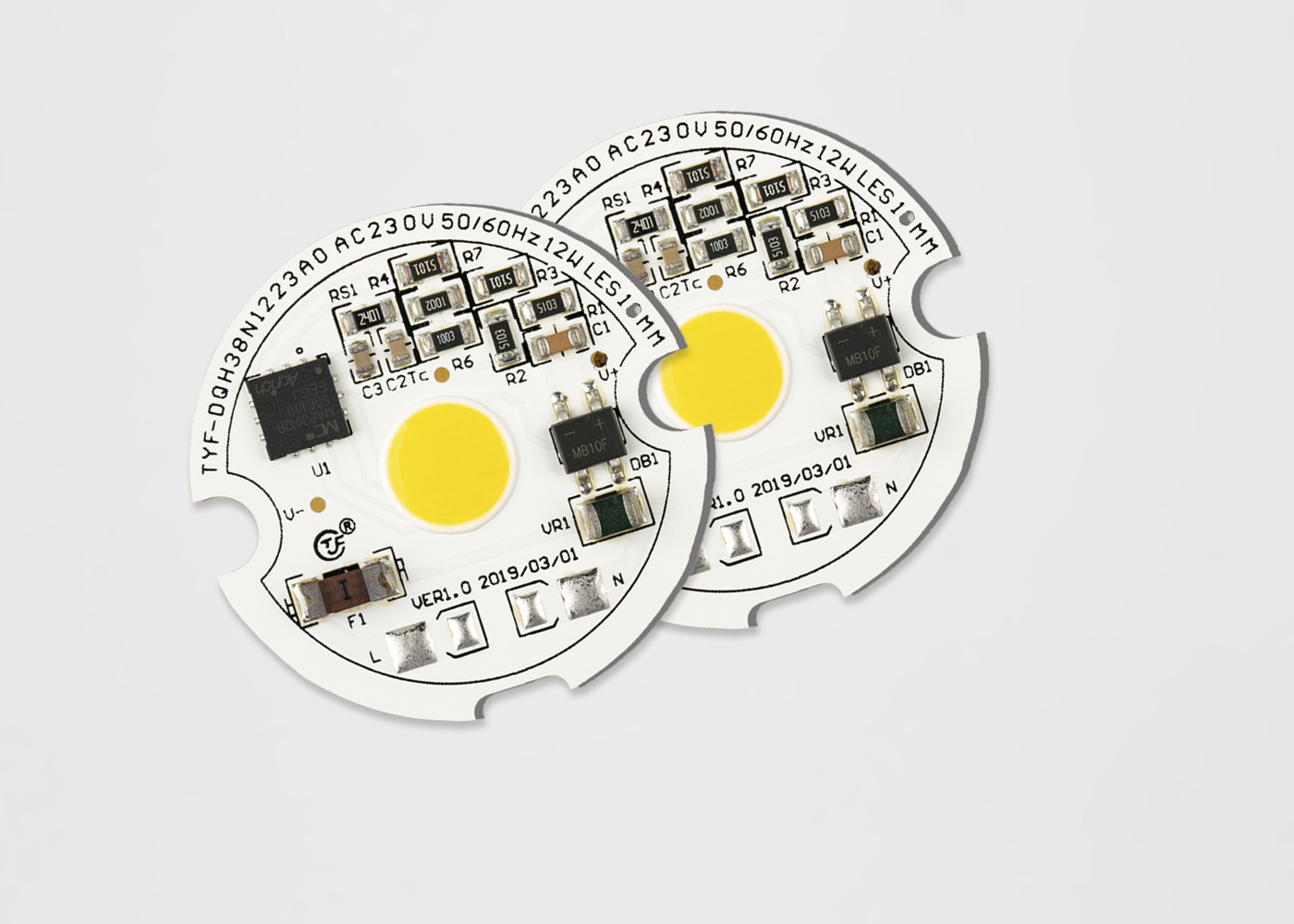

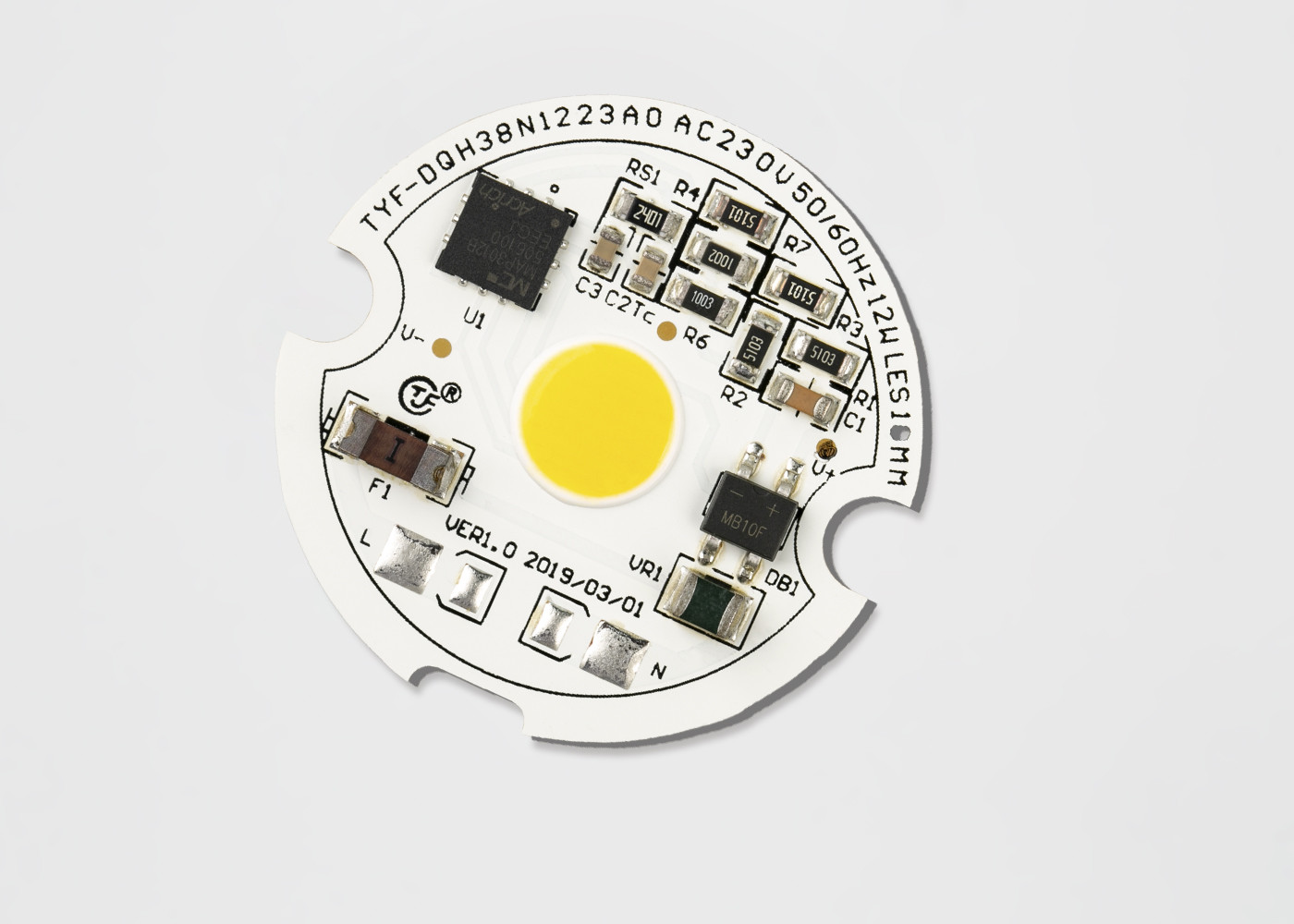

Long Life Span Led Modul 230v, 5w Led Module Untuk Down Lights Sport Light

Informasi Dasar
Tempat asal: Shenzhen, Republik Rakyat Cina
Nama merek: TYF
Sertifikasi: CE CB UL ROHS
Nomor model: D38
Kuantitas min Order: Negosiasi
Harga: Negotiable
Kemasan rincian: Kotak
Waktu pengiriman: 15 hari kerja
Syarat-syarat pembayaran: T/T, L/C, D/A, D/P
Menyediakan kemampuan: 10000
Informasi Detail
Model: DQ038 Diameter: φ37
tegangan: 220 / 110V Watt: 204
CCT: 3000K 4000K 6000K CRI: 80
Kemanjuran (lm / w): 120LM / W PF: mengatakan 0,9
THD: 20% Peredupan: Ya
Cahaya Tinggi:

modul led driverless

,

modul dipimpin tahan air


Deskripsi Produk

3 w 5 w 6 w 9 w 12 w LED Modul AC COB DOB LED Chip 110 v 220 v tongkol dipimpin chip untuk Downlight olahraga cahaya 3000 K 4000 K 6000 K

  • Terhubung ke Tegangan Saluran AC Secara Langsung
  • PF tinggi dan THD rendah
  • Performa tinggi dan kecerahan tinggi
  • Umur Panjang dan keandalan tinggi
  • EMI rendah
  • BOM sederhana
  • Sesuai dengan CE dan UL Compliant
  • Sesuai dengan ROHS dan REACH
  • Perakitan mudah

DOB
X1 X2-X5 X6 X7-X8 X9-X10 X11-X12 X13X14 X15X16 X17 X18 X19 X20 X21X22
Kode Produk

Klien

Kode

Kode IC

Kekuasaan

Kode

Kode Tegangan

Serial Num.

LED

Kode

CCT

Kode

SDCM Kode CRI Luminance Tahun Bulan

Serial

Tidak.

Kode Modul Kode Kasus Serial Num. Serial Num.

1) kode produk: C = Modul Klien D = Modul Mandiri

2) Kode Klien & Kode Modul: jika ① = C maka 4 digit untuk kode klien yang lain untuk kode modul diri

3) Kode IC: satu karakter untuk IC

4) Kode Daya:

Kode Daya
01-99W 100W 120W 150W 200W 250W 300W 350W 400W 450W 500W
01-99 A0 B0 C0 D0 E0 F0 G0 H0 J0 K0

5) Kode Tegangan: 11 = 110V, 12 = 120V, 22 = 220V, 23 = 230V

6) Kode CCT

Kode CCT (K)

1800

-

2000

2000

-

2200

2200

-

2400

2500

-

2700

2700

-

2900

3000

-

3200

3200

-

3400

3500

-

3700

4000

-

4300

4500

-

4800

5000

-

5500

5800

-

6300

6000

-

6500

6500

-

7000

18 20 22 25 27 30 32 35 40 45 50 58 60 65

Karakteristik Listrik & Optik (Ta = 25 ℃) Tabel 2-1

BARANG SIMBOL SATUAN Nilai khas
Tegangan input Vin V 230
Input saat ini JIKA ma 42.35
Frekuensi operasi F Hz 50/60
Daya input P W 9,431
Faktor kekuatan PF 0,969
Distorsi Harmonik Total THD 21,6%
Jenis Peredupan RNA □ TRIAC □ PWM □ 0-10V □ DALI ☑ DMX □ Cerdas □ Lainnya
Kapasitas Lonjakan Vs KV 0,5
Kekuatan listrik (ac) Ve KV -
Suhu Operasional / Kasing Ta / Tc 25/85
Parameter LED TONGKOL
Fluks bercahaya Φv Lm 1068.3
Efisiensi Bercahaya ηv Lm / w 113.3
Temperatur warna CCT K 4068
Indeks Rendering Warna Ra / CRI 82.3 / 75.4
Distribusi Cahaya - - -
Sudut pandang 2θ 1/2 Deg. -

Sifat optik

Tempat Chromaticity

TYF mematuhi standar ANSI C78.377A untuk struktur bin kromatisitasnya. Untuk setiap segi empat ANSI untuk rentang CCT dari 2700K hingga 6500K, TYF menyediakan 5 Bins dan 3 Bins.

Tabel 4-1 5 langkah Sampah

CCT Tangga Cx Cy Sebuah b theta
2700K 5 0,4578 0,4101 0,01350 0,00700 53.70
3000K 5 0,4338 0,403 0,01390 0,00680 53.22
3500K 5 0,4073 0,3917 0,01545 0,00690 54.00
4000K 5 0,3818 0,3797 0,01565 0,00670 53.72
5000 rb 5 0,3447 0,3553 0,01370 0,00590 59.62
5700K 5 0,3287 0,3417 0,01243 0,00533 59.09
6000 rb 5 0,3123 0,3282 0,01115 0,00475 58.57

Tabel 4-2 3 langkah Sampah

CCT Tangga Cx Cy Sebuah b theta
2700K 3 0,4578 0,4101 0,00810 0,00420 53.70
3000K 3 0,4338 0,403 0,00834 0,00408 53.22
3500K 3 0,4073 0,3917 0,00927 0,00414 54.00
4000K 3 0,3818 0,3797 0,00939 0,00402 53.72
5000 rb 3 0,3447 0,3553 0,00822 0,00354 59.62
5700K 3 0,3287 0,3417 0,00746 0,00320 59.09
6000 rb 3 0,3123 0,3282 0,00669 0,00285 58.57

Kurva Listrik & Optik Khas

Gambar 4-2-1 Daya Relatif vs Tegangan, T a = 25 ℃

Gambar 4-2-2 Fluks Luminous Relatif vs Tegangan, T a = 25 ℃

Gambar 4-2-3 Pola Radiant, T a = 25 ℃

BARANG SIMBOL SATUAN Nilai
Disipasi daya Pd W 12.6
Arus AC (RMS) JIKA ma 58
Tegangan AC (RMS) Vin V 200 ~ 240
Suhu Persimpangan LED Tj-LED 110
IC Junction Temperature Tj-IC 150
Atas suhu IC IC Tp 100
LED Thermal Resistance (Persimpangan / titik Solder) Rthj-s ℃ / W 20
IC Thermal Resistance (Persimpangan / titik Solder) Rthj-s ℃ / W -
Suhu Operasional Teratas -20 ~ + 85
Suhu penyimpanan Ts -30 ~ + 100
ESD Sensitivity (HBM) Vesd KV ± 2
Suhu Solder (Reflow) Tsld -
Suhu Solder (Tangan) Tsld 350 3S

Catatan:

1) Semua dimensi dalam milimeter. (Toleransi: ± 0.2mm)

2) Skala: Tidak Ada

catatan:

1) TYF Opto. Modul DOB Disarankan untuk menjaga suhu persimpangan di bawah spesifikasi suhu persimpangan maksimum (Tabel 2-4).

Temperatur timbal LED dan suhu penutup atas IC diukur dengan termokopel. Suhu LED dan IC unction dapat dihitung menggunakan rumus sebagai berikut.

Ts_max = Tj_max-Rθj-s * Pd

Sebagai contoh:

Jika suhu memimpin LED dan suhu IC atas adalah 90 ℃ maka suhu sambungan LED

Tj = Ts_max + Rθj-s * Pd = 90 ℃ + 12 ℃ / W * 1 W = 102 ℃

dan suhu sambungan IC

Tj = Ts_max + Rθj-s * Pd = 90 ℃ + 15 ℃ / W * 2 W = 120 ℃

Penyerahan Resin DOB (AC-COB) Silikon

TYF Opto. Produk modul LED, dikemas dalam Baki plastik, sesuai dengan ukuran yang berbeda, PC XX masing-masing Baki plastik, seperti yang ditunjukkan berikut ini. produk tanpa kotak plastik dikemas dalam tas gelembung, untuk mencegah tekanan luar, pilih tas gelembung yang berbeda, sesuai dengan ukuran produk di setiap paket produk XX, produk yang dikemas akan disimpan dalam bentuk karton dan disegel, seperti yang ditunjukkan dalam pengikut.

1) modul LED xx PCS per Baki 4) Informasi kotak & pengepakan

2) Penumpukan dan perekaman baki, baki modul LED XX dan tambahan 1 nampan boneka masing-masing kotak. Tambahkan silika gel (masing-masing 1) di atas baki

3) Sealing packing
