Perakitan Papan Sirkuit Cetak Disesuaikan 0.3-3oz Tebal Tembaga 760mm * 600mm

Cina Perakitan Papan Sirkuit Cetak Disesuaikan 0.3-3oz Tebal Tembaga 760mm * 600mm pemasok

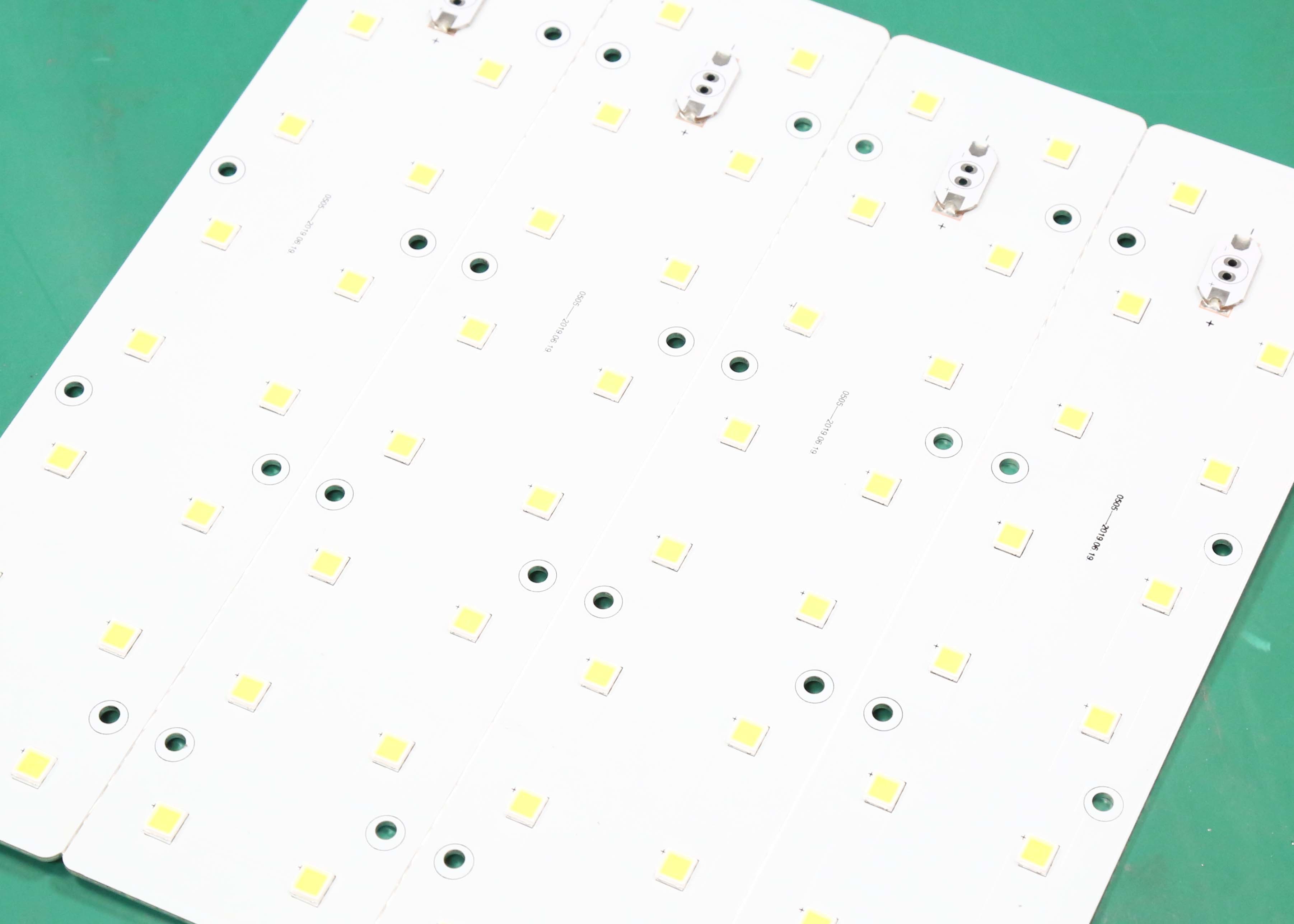

Gambar besar :  Perakitan Papan Sirkuit Cetak Disesuaikan 0.3-3oz Tebal Tembaga 760mm * 600mm

Detail produk:

Tempat asal: Cina
Nama merek: TYF
Sertifikasi: CE UL CB
Nomor model: PCBA

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order: Negosiasi
Harga: Negotiable
Kemasan rincian: Karton
Waktu pengiriman: 10 hari kerja
Syarat-syarat pembayaran: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Menyediakan kemampuan: 100000 pcs/bulan
Contact Now
Detil Deskripsi produk
Merek: TYF Tembaga Tebal: 0.3-3oz
Bahan dasar: FR4, aluminium, FPC Permukaan Finishing: HASL, OSP, bebas timah
Layanan: layanan satu atap Ukuran papan max: 760mm * 600mm
Lapisan: 1-26 lapisan Sertifikat:: ISO9001 / IATF16949 / ISO13485

1. Detail:

Nama item: Perakitan SMT PCBA PCBA

Tempat Asal: ShenZhen, Tiongkok

Model: TYF PCBA

MOQ: 1000 buah

2. Desain & Tata Letak PCB

»Keahlian yang sangat baik dalam alat desain: Allegro, Pads, dan Mentor Expedition.
»Desain SMT densitas tinggi (BGA, uBGA, PCI, PCIE, CPCI ...)
»Desain PCB fleksibel dari segala jenis
»Gambar perakitan lengkap
»Pembuatan data Tes Sirkuit (TIK)
»Gambar bor, panel, dan potongan dirancang
»Dokumen fabrikasi profesional dibuat
»Desain PCB digital multi-layer berkecepatan tinggi- Routing bus, pasangan diferensial, panjang yang cocok; Desain PCB cepat dalam 2-3 hari.
»Berkonsentrasilah pada desain PCB Modul Wi-Fi, Modul BLE, aplikasi Pelacakan GPS. Modul RF, perangkat Perawatan Medis, Papan PCB LED.
»Kami datang dengan desain sesuai kebutuhan pelanggan, dan mengurus biaya bahan baku pada awal desain.
»Kontrol penuh untuk desain PCB, mulai dari persyaratan, Skema, Tata Letak PCB, inspeksi SI / PI / EMI, kami akan menemukan masalah desain dalam pemrosesan inspeksi.

3. Spesifikasi PCB
Lapisan PCB 1, 2, 4 atau 6, hingga 18 lapisan
Bentuk papan Persegi panjang, bulat, slot, guntingan, kompleks, tidak teratur
Jenis papan Kaku, fleksibel, kaku-fleksibel
Bahan papan FR-4 kaca epoksi, FR4 High Tg, RoHS compliant; Aluminium, Rogers, dll.
Pemotongan papan Shear, V-score, tab-routed
Ketebalan papan 0,2 ~ 4,0 mm (± 10%), papan Flex: 0,01 ~ 0,25 ″ (± 10%)
Berat tembaga 1,0, 1,5, 2,0 Oz (toleransi ± 0,25 ons)
Topeng solder LPI hijau dua sisi, Juga mendukung merah, putih, kuning, biru, hitam
Layar sutra Dua sisi atau satu sisi dalam warna putih, kuning, hitam, atau negatif
Min layar sutra. lebar garis 0,006 ″ atau 0,15mm
Dimensi papan maks 20 inci * 20 inci atau 500mm * 500mm
Min. jejak / celah 0,10mm, atau 4 mil
Min. bor diameter lubang 0,01 ", 0,25mm, atau 10 mil
Permukaan akhir HASL, Nikel, Emas Imm, Imm Tin, Imm Silver, OSP dll.
Lebar slot minimum 0,12 ", 3,0 mm, atau 120 mil
Kedalaman V-score 20-25% dari ketebalan papan
Berlapis melalui lubang iya nih
Format file desain Gerber RS274X, 274D, Eagle dan AutoCAD, DXF, DWG, Protel 99se

4. Pusat Perakitan PCB
Kemampuan Majelis yang Didukung
Berbagai jenis Majelis
THD (Perangkat Lubang Melalui)
SMT (Teknologi Surface-Mount)
Gabungan SMT & THD
Perakitan SMT dan THD 2 sisi
Volume Pesanan Diizinkan
1 hingga 5.000 papan
Bagian
Pasif bagian, ukuran terkecil 0201
Nada halus hingga 8 Mil
Chip BGA, uBGA, QFN, POP dan Zero-Lead
Konektor dan terminal
Paket Komponen
Gulungan
Potong pita
Tabung dan nampan
Bagian yang longgar dan massal
Pengukuran Papan PCB
Pengukuran minimum: 0,2 ″ x 0,2 ″ (5mm x 5mm)
Dimensi terbesar: 15 ″ x 20 ″ (381mm x 508mm)
Bentuk papan sirkuit tercetak
Bujur
Bulat
Slot dan Guntingan
Rumit dan Jarang
Jenis papan PCB
Papan FR-4 yang kaku
Papan kaku-Flex
Prosedur assy
Proses bertimbal
ero-Lead (RoHS)
Merancang pemformatan file
Gerber RS-274X, 274D, Eagle, serta DXF AutoCAD, DWG
BOM (Bill of Material) (.xls, .csv,. Xlsx)
Centroid (Pilih-N-Place Atau file XY)
Proses Pengujian
Inspeksi visual
Inspeksi X-ray
AOI (Juga dikenal sebagai: Inspeksi Optik Otomatis)
TIK (AKA: Tes Sirkuit)
Pengujian fungsional
Periode waktu penyelesaian
1 hingga 5 hari hanya untuk papan sirkuit tercetak
10 To16 hari untuk Assy Turnkey Circuit Card penuh
5. Kemasan

TYF Opto. Produk modul LED, dikemas dalam Baki plastik, sesuai dengan ukuran yang berbeda, PC XX masing-masing Baki plastik, seperti yang ditunjukkan berikut ini. produk tanpa kotak plastik dikemas dalam tas gelembung, untuk mencegah tekanan luar, pilih tas gelembung yang berbeda, sesuai dengan ukuran produk di setiap paket produk XX, produk yang dikemas akan disimpan dalam bentuk karton dan disegel, seperti yang ditunjukkan dalam pengikut.

1) modul LED xx PCS per Baki 4) Informasi kotak & pengepakan

2) Penumpukan dan perekaman baki, modul LED XX

nampan dan tambahan 1 nampan boneka masing-masing

kotak. Tambahkan silika gel (masing-masing 1) di atas baki

3) Sealing packing
