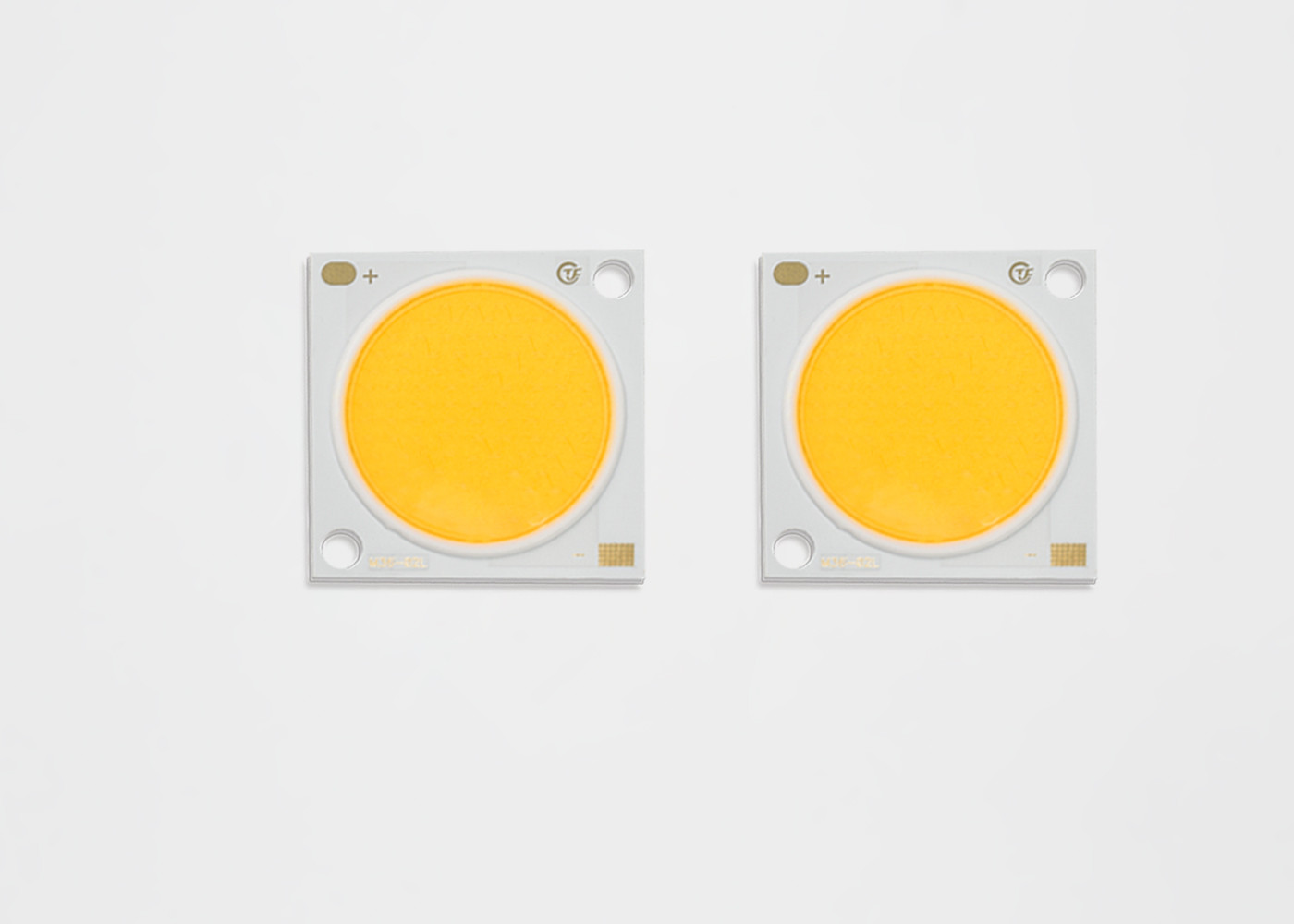

30w 50w Perumahan Daya Tinggi Chip Daya Led Sumber Cahaya Kepadatan Fluks Tinggi Kompak

30w 50w Perumahan Daya Tinggi Chip Daya Led Sumber Cahaya Kepadatan Fluks Tinggi Kompak
30w 50w Perumahan Daya Tinggi Chip Daya Led Sumber Cahaya Kepadatan Fluks Tinggi Kompak

Gambar besar :  30w 50w Perumahan Daya Tinggi Chip Daya Led Sumber Cahaya Kepadatan Fluks Tinggi Kompak

Detail produk:
Tempat asal: Shenzhen
Nama merek: TYF
Sertifikasi: CE,RoHs
Nomor model: M36-02L
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: Negosiasi
Harga: Negotiable
Waktu pengiriman: 5-7 hari
Syarat-syarat pembayaran: D / A, D / P, T / T, Western Union, MoneyGram
Menyediakan kemampuan: 1.000.000 pcs / hari

30w 50w Perumahan Daya Tinggi Chip Daya Led Sumber Cahaya Kepadatan Fluks Tinggi Kompak

Deskripsi
Kekuasaan: 50W, 30w Chip bahan: Bridgelux
Mengetik: tongkol dipimpin Aplikasi: COB LED tumbuh lampu
Nama Produk: tongkol dipimpin Umur: 50000Hours
Cahaya Tinggi:

daya tinggi chip yang dipimpin

,

chip yang dipimpin cahaya

30w 50w residensial daya tinggi led alumnium base indoor LED chips

• Khasiat 128 lm / W tipikal untuk 3000K, 80CRI

• Sumber cahaya dengan kepadatan fluks tinggi

• Penerangan yang seragam dan berkualitas tinggi

• Opsi minimum 70, 80, dan 90 CRI

• Jalur termal StreaCLined

• Binning warna yang sesuai dengan ENERGY STAR® / ANSI

struktur dengan standar 2, 3 dan 5 SDCM

• Lebih hemat energi daripada pijar, halogen

dan lampu neon

• Operasi DC tegangan tinggi atau tegangan rendah

• Seri produk dan logo perusahaan di bagian depan

• Sesuai RoHS

Penunjukan nomor bagian untuk array LED TYF ML Series dijelaskan sebagai berikut:

Nomor bagian

Daya Khas (W) Nominal CCT (K)

CRI

Minimum Pulsed Flux (lm) Fluks Berdenyut Khas (lm) Tegangan Khas (V) Nominal Current (mA) Khasiat Khas (lm / W)
CL25171210P430E * 7 30.6 3000 K 70 4468 4804 34 900 157
CL25171210P435E * 7 30.6 3500 K 70 4553 4896 34 900 160
CL25171210P440E * 7 30.6 4000 K 70 4639 4988 34 900 163
CL25171210P450E * 7 30.6 5000 K 70 4696 5049 34 900 165
CL25171210P457E * 7 30.6 5700 K 70 4724 5080 34 900 166
CL25171210P465E * 7 30.6 6500 K 70 4696 5049 34 900 165
CL25171210P422E * 8 30.6 2200 K 80 3785 4070 34 900 133
CL25171210P427E * 8 30.6 2700 K 80 4013 4315 34 900 141
CL25171210P430E * 8 30.6 3000 K 80 4183 4498 34 900 147
CL25171210P435E * 8 30.6 3500 K 80 4240 4559 34 900 149
CL25171210P440E * 8 30.6 4000 K 80 4297 4621 34 900 151
CL25171210P450E * 8 30.6 5000 K 80 4326 4651 34 900 152
CL25171210P457E * 8 30.6 5700 K 80 4354 4681 34 900 153
CL25171210P465E * 8 30.6 6500 K 80 4326 4651 34 900 152
CL25171210P422E * 9 30.6 2200 K 90 3187 3427 34 900 112
CL25171210P427E * 9 30.6 2700 K 90 3415 3672 34 900 120
CL25171210P430E * 9 30.6 3000 K 90 3586 3856 34 900 126
CL25171210P435E * 9 30.6 3500 K 90 3643 3917 34 900 128
CL25171210P440E * 9 30.6 4000 K 90 3671 3947 34 900 129
CL25171210P450E * 9 30.6 5000 K 90 3700 3978 34 900 130
CL25171210P457E * 9 30.6 5700 K 90 3728 4008 34 900 131

Nomor bagian

Daya Khas (W) Nominal CCT (K)

CRI

Minimum Pulsed Flux (lm) Fluks Berdenyut Khas (lm) Tegangan Khas (V) Nominal Current (mA) Khasiat Khas (lm / W)
CL36241216P430E * 7 49.0 3000 K 70 7291 7840 34 1440 160
CL36241216P435E * 7 49.0 3500 K 70 7428 7987 34 1440 163
CL36241216P440E * 7 49.0 4000 K 70 7519 8085 34 1440 165
CL36241216P450E * 7 49.0 5000 K 70 7610 8183 34 1440 167
CL36241216P457E * 7 49.0 5700 K 70 7701 8281 34 1440 169
CL36241216P465E * 7 49.0 6500 K 70 7610 8183 34 1440 167
CL36241216P422E * 8 49.0 2200 K 80 6061 6517 34 1440 133
CL36241216P427E * 8 49.0 2700 K 80 6517 7007 34 1440 143
CL36241216P430E * 8 49.0 3000 K 80 6836 7350 34 1440 150
CL36241216P435E * 8 49.0 3500 K 80 6927 7448 34 1440 152
CL36241216P440E * 8 49.0 4000 K 80 7018 7546 34 1440 154
CL36241216P450E * 8 49.0 5000 K 80 7154 7693 34 1440 157
CL36241216P457E * 8 49.0 5700 K 80 7199 7742 34 1440 158
CL36241216P465E * 8 49.0 6500 K 80 7154 7693 34 1440 157
CL36241216P422E * 9 49.0 2200 K 90 5195 5586 34 1440 114
CL36241216P427E * 9 49.0 2700 K 90 5560 5978 34 1440 122
CL36241216P430E * 9 49.0 3000 K 90 5833 6272 34 1440 128
CL36241216P435E * 9 49.0 3500 K 90 6015 6468 34 1440 132
CL36241216P440E * 9 49.0 4000 K 90 6061 6517 34 1440 133
CL36241216P450E * 9 49.0 5000 K 90 6106 6566 34 1440 134
CL36241216P457E * 9 49.0 5700 K 90 6151 6615 34 1440 135

5.1 Informasi Binning Warna


Gambar 1: Grafik Tempat Sampah dalam Ruang Warna xy (Kondisi Uji Berdenyut, Tj = 25 ° C)

CIE1931-x

Tabel 38: 2-Langkah hingga 5-langkah MacAdam ellipse color bin definition untuk TYF CoB Core Range

Nominal

CCT

Titik Tengah AXIS UTAMA (a, b)

Elips

Rotation Angel, θ

X Y 2-Langkah 3-Langkah 5-Langkah
2200K 0,5018 0,4153 (0,0048, 0,0027) (0,0072, 0,0041) (0,0120, 0,0067) 39.9
2500 rb 0,4806 0,4141 (0,0050, 0,0027) (0,0076, 0,0041) (0,0126, 0,0068) 53.1
27 00 K 0,4575 0,4101 (0,0053, 0,0027) (0,0080, 0,0041) (0,0133, 0,0068) 54.1
3000K 0,4338 0,4030 (0,0057, 0,0028) (0,0086, 0,0042) (0,0142, 0,0069) 53.7
3500K 0,4073 0,3917 (0,0062, 0,0028) (0,0093, 0,0041) (0,0155, 0,0069) 54.0
4000K 0,3818 0,3797 (0,0063, 0,0027) (0,0093, 0,0042) (0,0157, 0,0068) 53.4
5000 rb 0,3447 0,3553 (0,0054, 0,0024) (0,0081, 0,0035) (0,0135, 0,0059) 59.8
5700K 0,3290 0,3417 (0,0048, 0,0021) (0,0072, 0,0032) (0,0119, 0,0052) 58.8
6500K 0,3123 0,3282 (0,0044, 0,0018) (0,0066, 0,0027) (0,0110, 0,0045) 58.1


6.1 Tabel 39: Peringkat Maksimum


Catatan untuk Tabel 39:

  • Didorong array pada arus yang lebih tinggi namun pemeliharaan lumen dapat dikurangi.
  • Penurunan arus yang tepat harus diperhatikan untuk menjaga suhu persimpangan di bawah maksimum
  • Operasi berdenyut dengan arus penggerak puncak sama dengan puncak yang dinyatakan saat ini arus ke depan dapat diterima jika pulsa tepat waktu adalah ≤1ms per siklus dan siklus kerja adalah ≤10%
  • Dioda pemancar cahaya tidak dirancang untuk digerakkan dalam tegangan balik dan tidak akan menghasilkan cahaya dalam kondisi ini. Peringkat maksimum yang disediakan hanya untuk referensi.

Catatan: 1. Semua toleransi dimensi adalah ± 0,2mm kecuali dinyatakan lain. 2. Titik pengukuran Tc di katoda

KONDISI PENJUALAN YANG DISARANKAN

Untuk penyolderan manual. Silakan gunakan solder bebas timah dan solder harus dilaksanakan menggunakan bit solder pada a

suhu lebih rendah dari 350C, dan akan selesai dalam 3,5 detik untuk satu tanah. Tidak ada kekuatan eksternal yang diterapkan

ke bagian resin saat penyolderan diterapkan. Proses penyolderan selanjutnya harus dilakukan setelah produk memilikinya

kembali ke suhu sekitar. PERHATIAN: PENGENDALIAN SUHU

Pengemasan dan Pelabelan Produk
